MAX4996

量产

三通道DPDT、低电容数据开关

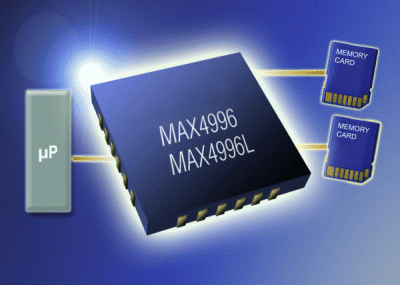

电容极低的数据开关，可理想用于SDHC和SDIO接口复用

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 复用SD2.0/SDIO接口
  • 低功耗(2µA最大值)
  • +2.5V至+5.5V供电电源范围
  • 可处理满摆幅
  • 低电容开关，6pF (典型值)
  • 低导通电阻，2Ω (典型值)
  • 在0V至VCC范围内具有出色的导通电阻平坦度
  • 较宽的-3dB频带，670MHz
  • 小型24引脚TQFN (3.5mm x 3.5mm)

MAX4996/MAX4996L三路DPDT模拟开关采用+2.5V至+5.5V单电源供电，具有极低的导通电阻(典型值为2.0Ω)、导通电容(典型值为6pF)和极低的电流损耗。MAX4996/MAX4996L具备了便携式电子产品中高频切换所需的低电容、低电阻特性。

MAX4996/MAX4996L的三个逻辑输入用于控制开关对。MAX4996具有一个高电平有效使能输入(EN)，用于禁止开关；MAX4996L则具有一个低电平有效的使能输入(/EN)，用于禁止开关。使能输入不仅可以降低电源电流，而且可以将COM_输出置于高阻态。

逻辑输入没有达到满摆幅时，MAX4996/MAX4996L的电源电流消耗仅为5µA (最大值)，这一特性使得该器件非常适合与低压处理器直接连接。

MAX4996/MAX4996L提供节省空间的24引脚(3.5mm x 3.5mm)、TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

  • 蜂窝电话
  • GPS
  • PDA
  • 个人媒体播放器(PMP)
  • SD卡开关
  • UART信号开关
  • USB信号切换
