MAX4983E

高速USB 2.0开关，具有±15kV ESD保护

更多 showmore-icon

高速USB 2.0开关提供±15kV ESD保护，采用微型UTQFN封装

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.2)

PDF

2月 26, 2010 ellipse 中文

MAX4983E-MAX4984E_cn: 高速USB 2.0开关，具有±15kV ESD保护 Data Sheet (Rev.2)

(产品技术资料帮助）
打开PDF文件 external-link 666.00K
Documentation 查看所有文档
产品模型 2
特性
  • USB高速开关
  • COM端具有ESD保护
    • ±15kV人体模型
    • ±15kV IEC 61000-4-2气隙放电
    • ±8kV IEC 61000-4-2接触放电
  • 工作电源范围：+2.8V至+5.5V
  • 5Ω (典型值)的低导通电阻(RON)
  • -3dB带宽：950MHz (典型值)
  • 兼容低至1.4V的逻辑I/O
  • COM模拟输入端具有+5.5V的短路故障保护
  • 0.6µA (典型值)的低电源电流
  • 使能输入：
    • MAX4983E：低电平有效(/EN)
    • MAX4984E：高电平有效(EN)
  • 小尺寸、10引脚、1.4mm x 1.8mm UTQFN封装
更多细节
show more Icon

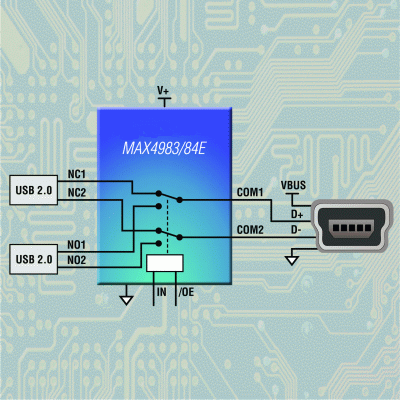

MAX4983E/MAX4984E为具有高ESD保护的模拟开关，具有较低的导通电容和较低的导通电阻，能够满足系统对高性能开关的应用要求。COM1和COM2可以在±15kV ESD条件下提供保护而不闭锁或者损坏。这两款器件非常适合在480Mbps高速USB 2.0中应用。这些开关还可处理低速和全速USB信号。

MAX4983E/MAX4984E双刀/双掷(DPDT)开关完全工作于+2.8V至+5.5V单电源，COM1和COM2具有+5.5V的短路保护。该特性使MAX4983E/MAX4984E完全符合USB 2.0规范中的VBUS故障保护要求。这些器件具有较低的逻辑门限电压输入，可用于具有低I/O电压的系统。MAX4983E具有低电平有效的使能输入(/EN)，当该引脚为高电平时，器件进入关断模式。MAX4984E具有高电平有效的使能输入(EN)，当该引脚为低电平时，器件进入关断模式。器件处于关断模式时，静态电源电流降低至0.1µA。

MAX4983E/MAX4984E采用节省空间的10引脚、1.4mm x 1.8mm、UTQFN封装，工作在-40°C至+85°C温度范围。

应用

  • 总线切换
  • 蜂窝电话
  • 数码相机
  • GPS
  • 笔记本电脑
  • PDA
  • 视频开关
Show More Arrow image
file 查看数据手册 (Rev.2)
Documentation 查看所有文档
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX4983E

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 10/20/2009
英文

MAX4983E-MAX4984E: High-Speed USB 2.0 Switches with ±15kV ESD Data Sheet (Rev.2)

打开PDF文件

redirect
197.00K
download

下载 PDF

PDF Vector

PDF

更新 02/26/2010
中文

MAX4983E-MAX4984E_cn: 高速USB 2.0开关，具有±15kV ESD保护 Data Sheet (Rev.2)

打开PDF文件

redirect
666.00K
download

下载 PDF

PDF Vector

PDF

更新 02/19/2010
日文

MAX4983E-MAX4984E_jp: ±15kV ESD保護付き、ハイスピードUSB 2.0スイッチ Data Sheet (Rev.2)

打开PDF文件

redirect
656.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX4983E Reliability Data redirect icon

31.45K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX4983EEVB+ Ultra Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX4983EEVB+T Ultra Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

WAFER FAB

MAX4983EEVB+

量产

MAX4983EEVB+T

量产

pdf

pcn_2276a

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

arrow down

WAFER FAB

MAX4983EEVB+

量产

MAX4983EEVB+T

量产

pdf

pcn_2276a

external-icon
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

USB2GPIO

USB2GPIO评估套件

zoom

USB2GPIO

USB2GPIO评估套件

download icon

下载

 print icon

打印
USB2GPIO
USB2GPIO评估套件

特性和优点

  • USB转I2C/SPI/GPIO接口
  • PCB面积较小
  • 兼容Pmod的外形尺寸
立即购买 更多内容

产品详情

USB2GPIO#适配器板可与Maxim的Munich GUI配合使用，并通过Pmod™兼容连接器连接到各种评估套件或Pmod板进行I2C/SPI/GPIO通信，以测试和评估不同的Maxim IC。本文介绍了USB2GPIO#适配器板如何通过USB从笔记本电脑接收命令以创建I2C/SPI/GPIO接口。Maxim USB2GPIO#板需要使用Munich GUI（可以从Maxim网站免费下载）。

USB2GPIO#设计直接由USB总线电源(5V)供电，并集成两个低功耗、1.2A、PWM降压DC-DC转换器(MAX1556)，以提供1.8V、2.5V、3.3V或5.0V的可编程VCC电压。该适配器板上的其他IC包括双通道高速USB转多用途UART/FIFO IC (FT2232HQ)、高速USB开关(MAX4983)和4K MICROWIRE兼容串行EEPROM。

USB2GPIO#旨在取代USB2PMB1#和USB2PMB2#适配器，并包含两个连接器；连接器X3是一个12引脚连接器，支持带6个GPIO引脚的I2C或带4个GPIO引脚的SPI，并且与以前的适配器和低引脚数评估套件或Pmod板完全兼容。该连接器通过Munich GUI进行控制。添加另一个连接器X2（20引脚连接器）可实现16个额外GPIO连接或第二个SPI端口和12个额外GPIO连接。该20引脚连接器不通过Munich GUI进行控制，而是用于未来的评估套件，并将通过相关评估套件GUI进行控制。

该USB2GPIO#适配器板可用于为任何Pmod兼容的插入式外设模块（例如Maxim MAX14001PMB# 和MAXREFDES12–Corona参考设计）使能USB转I2C/SPI接口。此外，它还可以作为评估系统（EV系统）与不同的评估套件（例如MAX14001EVKIT#）一起订购。请注意，“EV系统”是与接口板（例如USB2GPIO#）和评估套件GUI软件组合而成的评估套件。EV系统的订购信息包含在评估套件相应的数据手册中。如需快速入门和详细操作说明，请参考相应的评估套件数据手册。

USB2GPIO#已使用Munich GUI版本2.17或更高版本在Windows® 7、Windows 8和Windows 10系统上进行了测试。



应用

  • 手机/智能手机
  • 数码相机和摄像机
  • 手持式仪器仪表
  • PDA和掌上型电脑
  • 便携式MP3和DVD播放器

MAX4983EEVKIT

MAX4983E和MAX4984E评估板

zoom

MAX4983EEVKIT

MAX4983E和MAX4984E评估板

download icon

下载

 print icon

打印
MAX4983EEVKIT
MAX4983E和MAX4984E评估板

特性和优点

  • USB供电(包含电缆)
  • 完整的USB 2.0 (480Mbps)切换电路
  • 板上VBUS电源开关电路
  • 无铅，RoHS兼容
  • 经过验证的PCB布局
  • 完全安装并经过测试
立即购买 更多内容

产品详情

MAX4983E评估板(EV kit)提供经过验证的设计，用于评估MAX4983具有较高ESD保护的双刀双掷(DPDT)开关。评估板为演示MAX4983E IC在USB 2.0高速(480Mbps)开关中的应用而设计。评估板将一路USB信号切换至两个A类USB端口其中的一路。

MAX4983E评估板PCB上安装了MAX4983EEVB+。

应用

  • 总线切换
  • 蜂窝电话
  • 数码相机
  • GPS
  • 笔记本电脑
  • PDA
  • 视频开关
