概览

优势和特点

  • 可无失真通过低至VCC - 5.5V的负信号
  • 内部旁路电阻抑制咔嗒声
  • 高电源抑制比有效降低电源噪声
  • 低导通电阻(0.37Ω)
  • 0.1Ω通道间匹配
  • 0.35Ω导通电阻平坦度
  • 工作在+1.8V至+5.5V单电源
  • -80dB (典型值)串扰(20kHz)
  • -90dB (典型值)关断隔离(20kHz)
  • 0.05%的总谐波失真
  • 使能控制(MAX4911)
  • 10nA漏电流
  • 150nA电源电流
  • 产品详情

    MAX4910/MAX4911/MAX4912四路单刀双掷(SPDT)音频开关可处理负信号,提供咔嗒声抑制,允许低至VCC - 5.5V的信号无失真通过。这些模拟开关具有低导通电阻、低电源电流,工作在+1.8V至+5.5V单电源。

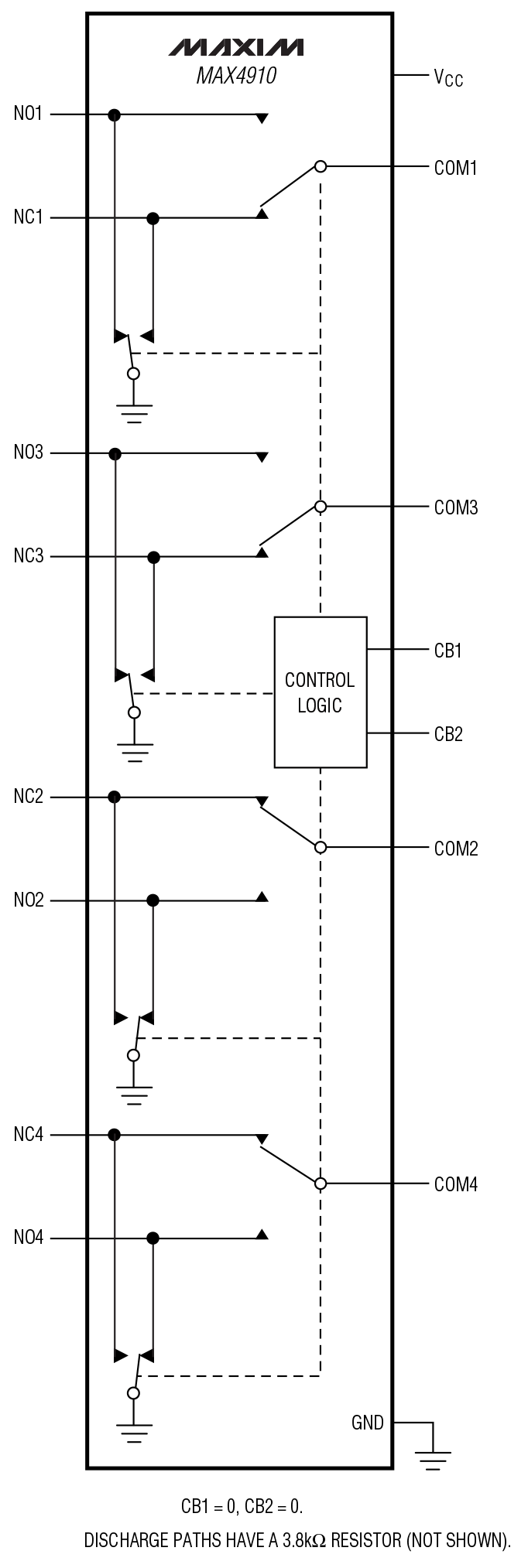

    MAX4910/MAX4911/MAX4912具备内部旁路电阻,可以在常开(NO)端和常闭(NC)端未连通时提供电容放电。MAX4910/MAX4911的所有NO和NC端都具有旁路电阻,MAX4912在所有NO端、NC1和NC3端具有旁路电阻。当在预先充有电荷的两个端点之间切换音频信号时,这些旁路电阻可以降低咔嗒声,先断后合功能进一步降低了咔嗒声。

    MAX4910/MAX4912采用两个控制位CB1和CB2控制开关,MAX4911采用一个控制位控制所有四个开关,使能输入/EN可以将开关置于高阻模式。MAX4912的两路开关不带旁路电阻,用于无需预先充电的系统。

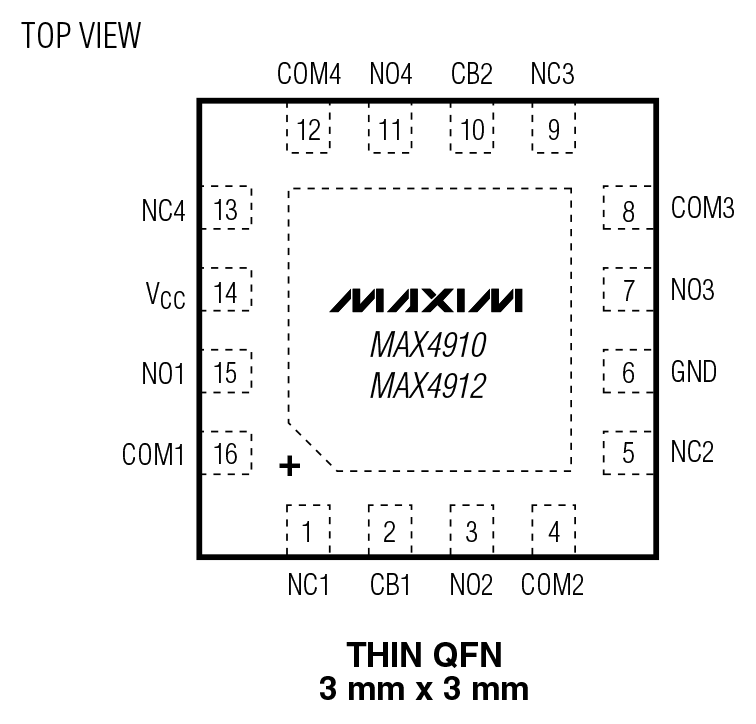

    MAX4910/MAX4911/MAX4912采用纤小的16引脚TQFN-EP封装(3mm x 3mm),工作于-40°C至+85°C扩展工业级温度范围。

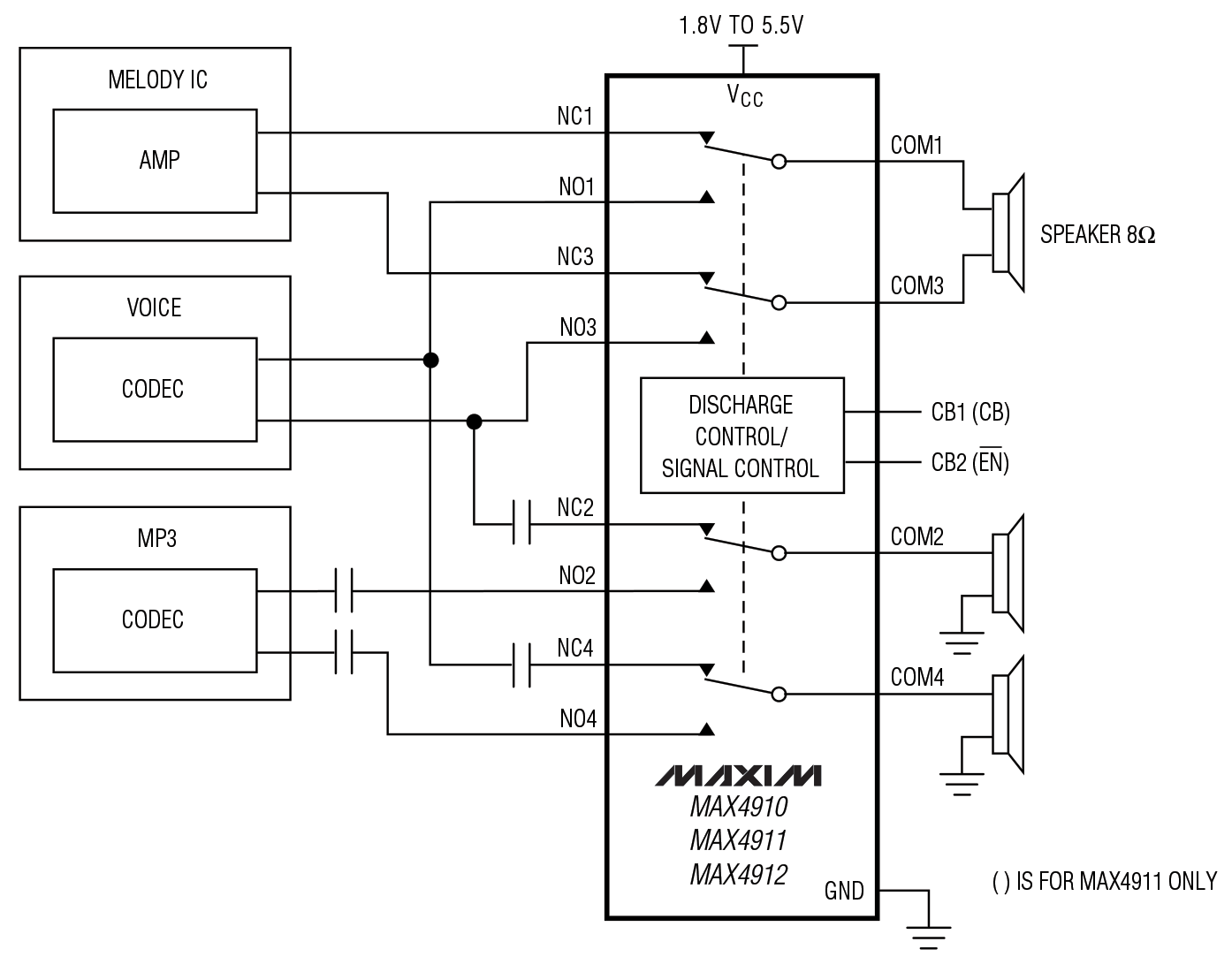

    应用

    • 蜂窝电话
    • MP3播放器
    • 笔记本电脑
    • PDA和手持设备
