概览

优势和特点

  • COM_端具备±15kV (人体模型) ESD保护
  • 工作于+2.7V至+3.6V单电源电压
  • 极低的导通电租(RON):4Ω (典型值)、7Ω (最大值)
  • -3dB带宽:500MHz (典型值)
  • 极低的位抖动≤ 20ps
  • 低噪声电荷泵:90µV (典型值)
  • 电荷泵使能功能
  • 无需1.4V或更高电压的电平转换器
  • COM_模拟输入端故障保护,防止与+5.5V USB电源短路时损坏器件
  • 待机模式将功耗降至3µA (最大值)
  • 节省空间的10引脚、2mm x 2mm µDFN封装

产品详情

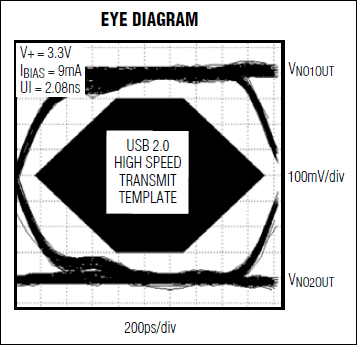

MAX4906EF为带静电放电(ESD)保护的模拟开关,具有较低的导通电容(CON)和较低的导通电阻(RON),能够满足系统对开关性能的严格要求。器件的COM_端可以在±15kV ESD条件下提供保护而无闩锁或者损坏。适合在480Mbps高速USB 2.0应用中用作高性能开关。这些开关还可处理低速和全速USB信号。

MAX4906EF具有两个单刀/双掷(SPDT)开关。这些器件工作于+2.7V至+3.6V单电源,所有模拟输入(COM_,NC_,NO_)具有+5.5V电压保护。这一特性完全符合USB 2.0的+5.5V故障保护规范。这些器件具有较低的逻辑门限电压,VIH为+1.4V,支持低电压逻辑。器件提供/QP输入,当该引脚为高电平时,器件内部的电荷泵关闭,进入待机模式。待机模式下器件的静态工作电流为3µA (最大值),而开关仍然具有可操作性。

MAX4906EF采用节省空间的2mm x 2mm、µDFN封装,工作在-40°C至+85°C温度范围。

应用

  • 总线切换
  • 蜂窝电话
  • 数码相机
  • 以太网交换机
  • GPS
  • 笔记本电脑
  • PDA
  • 继电器替代品
  • T3/E3冗余保护开关
  • USB开关
  • 视频开关

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
