MAX4899E

量产

USB 2.0高速、具有故障容限的3:1、4:1复用器

针对便携产品市场推出的高速模拟开关，在多路应用中有助于减少引脚数

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单电源：2.7V至3.6V
  • 低导通电阻(RON)：4Ω (典型值)
  • -3dB带宽：425MHz
  • 故障容限满足所有USB 2.0规范
  • COM_具有±15kV ESD人体模型静电保护(军标883；方法3015)
  • 低工作电流(200µA)，待机模式下具有超低静态电流(最大3.0µA)
  • 低门限电压，在1.8V低压系统中无需电平转换器
  • 微型3mm x 3mm，16引脚TQFN封装

模拟多路复用器MAX4899E/MAX4899AE具有高性能切换应用所必需的低导通电容(CON)和低导通电阻(RON)。这些器件设计用于480Mbps的USB 2.0高速应用。MAX4899E/MAX4899AE还满足USB低速和全速信号收发的所有要求。

MAX4899E是一款双路3:1复用器，MAX4899AE是一款双路4：1复用器。MAX4899E/MAX4899AE具有两路数字输入C0和C1，用来控制模拟信号通路。典型应用包括实现USB连接器在USB和其他信号之间的切换，如串行通信、音频和视频等。

使能输入(/EN)可以禁止所有通道并把器件置于高阻(off)态，同时降低功耗。

MAX4899E/MAX4899AE采用2.7V至3.6V电源电压工作，并且COMA-和COMA+都带有短路至+5.5V的保护功能。此外，COMA+和COMA-通常需要连接至外部电路，因此具有±15kV ESD保护。MAX4899E/MAX4899AE提供3mm x 3mm，16引脚TQFN封装，工作在-40°C至+85°C温度范围。

应用

  • 蜂窝电话
  • 综合产品
  • 数码相机
  • 数字摄像机
  • KVM
  • MPEG-4播放器
  • PDA
  • 便携式GPS导航系统
MAX4899E
USB 2.0高速、具有故障容限的3:1、4:1复用器

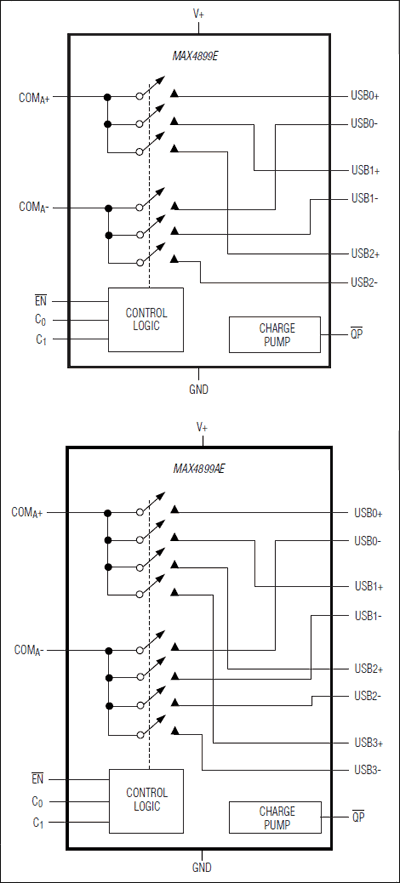

MAX4899AE、MAX4899E：功能框图
