概览

优势和特点

  • +3.3V单电源供电
  • 支持PCIe Gen I、Gen II和GEN III数据速率
  • 支持SAS I、SAS II和SAS 6.0Gbps (MAX4889C)
  • 优异的回波损耗指标
    • 4.0GHz下优于-22dB (典型值)
  • 小尺寸3.5mm x 9.0mm、42引脚TQFN封装
  • 采用工业标准的引脚排列

产品详情

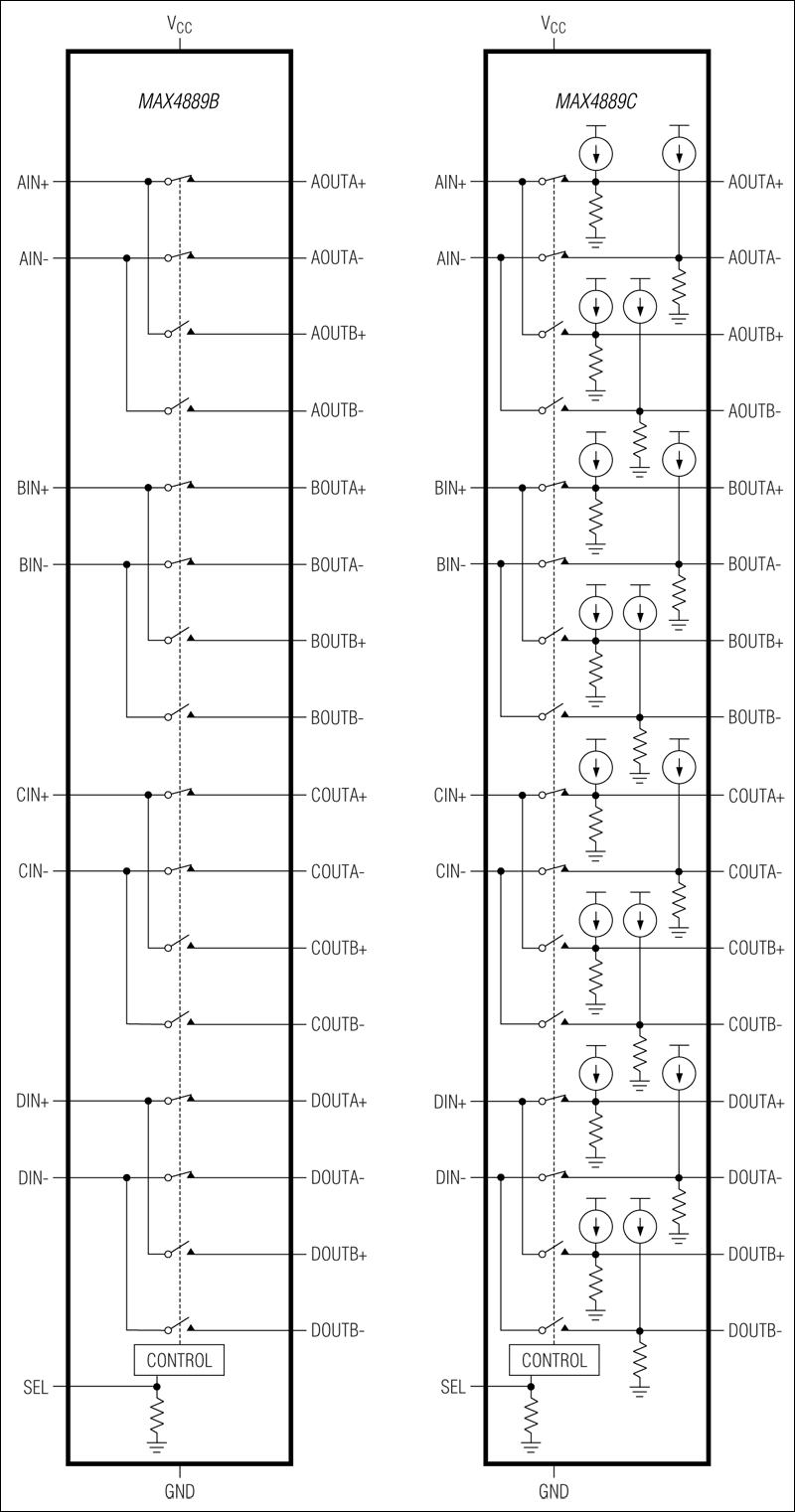

MAX4889B/MAX4889C高速无源开关可在台式机或笔记本PC的两个接收端之间切换PCI Express® (PCIe)数据。MAX4889B/MAX4889C是四路双刀/双掷(4 x DPDT)开关,非常适合在两个接收端之间切换4路单向PCIe数据。MAX4889B/MAX4889C具有一个数字控制输入(SEL),用于切换信号路径。

MAX4889C专用于输入和输出均采用容性耦合的系统(例如:SAS),提供10µA (典型值)源电流,_OUT_端接有对地的60kΩ (典型值)内部偏置电阻。

MAX4889B/MAX4889C可完全工作于+3.3V (典型值)单电源。这两款器件采用工业标准的3.5mm x 9.0mm、42引脚TQFN封装;工作于-40°C至+85°C扩展级温度范围。

应用

  • 台式PC
  • 笔记本PC
  • 服务器
  • 视频图形卡—SLI™ (可扩展连接接口)和CrossFire™
