概览

优势和特点

  • +3.0V至+3.6V单电源
  • 低导通电阻(RON):8Ω (典型)
  • 低导通电容(CON):2.5pF (典型)
  • 低信号歪斜:20ps (典型值)
  • 低电源电流:700µA
  • 超高带宽:2.6GHz (典型)
  • 超低插入损耗:0.6dB (典型)
  • MAX4929的高频配套器件
  • 使用MAX4886和MAX4929可组成完整的HDMI/DVI 2:1选择
  • 42引脚、3.5mm x 9.0mm、节省空间的TQFN封装

产品详情

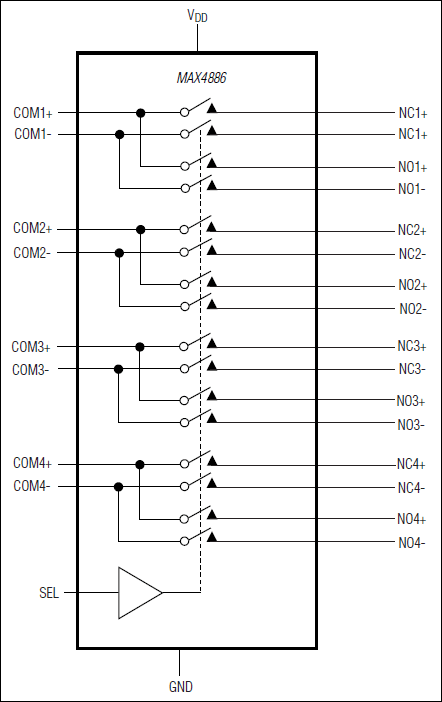

MAX4886高速模拟开关可理想用于HDMI™/DVI™切换应用,允许2:1或1:2切换。MAX4886包含4个1:2或2:1开关差分对,用于RBG和时钟信号的选择。MAX4886可将1个监视器连接至2路数字视频信号中的一路,或将一路HDMI/DVI信号源连接至2个负载(接收器)中的一个。

MAX4886的差分开关基于nFET架构,带有内部电荷泵用于栅级过驱动。这种先进的架构可获得极低的电容和导通电阻,满足切换数字信号所需的极高回波损耗要求。高效的内部电荷泵设计为仅需极低的静态电流,适合于笔记本电脑等功耗敏感的应用。

MAX4886为视频信号的 RBG和时钟信号提供8Ω (典型值)导通电阻和2.5pF导通电容的开关。MAX4886是MAX4929的高频配套器件。两个芯片组合可实现完整的2:1 HDMI/DVI选择功能。

MAX4886提供节省空间的42引脚、3.5mm x 9.0mm TQFN封装,工作于-40°C至+85°C扩展级温度范围。

应用

  • 1000 Base-BX交换机
  • 数字HDTV开关盒/调谐器
  • 数字录像机
  • HDTV监视器/接收器
  • LVDS开关
  • 多媒体音频/视频开关
  • 笔记本电脑
  • 带有DVI接口的服务器/路由器
  • 视频投影仪
