MAX4814E: DVI™/HDMI 2:4 Low-Frequency Fanout Switch Data Sheet (Rev. 0)11/27/2007PDF227K
概览
优势和特点
- 切换+5V/漏极
- HPD (热插拔检测)切换
- DDC (显示数据通道)切换
- 直接由输入引脚控制或由I²C控制
- 1µA超低静态电流
- 开关引脚具有±6kV人体模式(HBM) ESD保护
- MAX3845的配套芯片
- 为MAX3845提供I²C控制
- 64引脚，10mm x 10mm TQFP紧凑型封装
- 经过优化的两芯片引脚排列支持4:4或2:8配置
产品详情
MAX4814E高清多媒体接口(HDMI)开关用于低频信号切换。MAX4814E工作在+5.0V ±10%单电源，非常适合多个HDMI源连接至多个负载的应用。

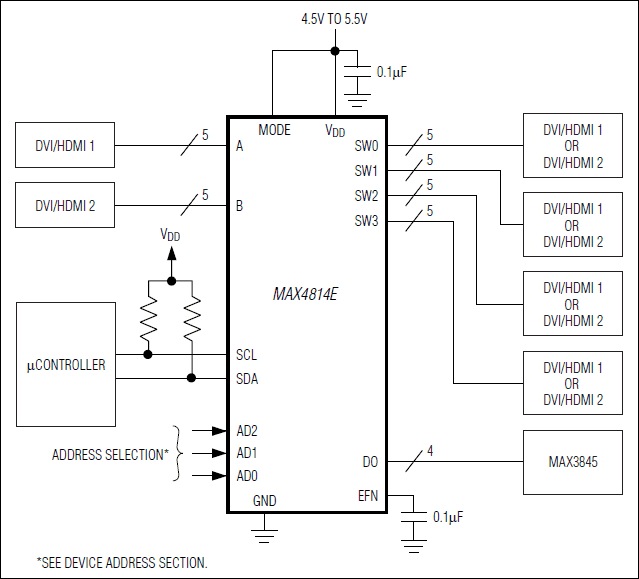

MAX4814E为双向2:4 HDMI™开关，每个开关由五路单刀/单掷(SPST)开关组成。两个低导通电阻3Ω (典型值)通道用来选通+5V和漏极(返回地)，其它三个通道用于数据选通。MAX4814E具有模式选择输入，通过I²C接口或直接控制逻辑输入即可配置芯片的工作模式。
MAX4814E采用64引脚(10mm x 10mm) TQFP封装，工作在扩展级温度范围：-40°C至+85°C。
应用
- 带有开关的AV接收机
- 商用/工业HDMI/DVI开关盒
- 高端消费类电子开关
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
