MAX4800

量产

低电荷注入、8通道、高压模拟开关

该系列产品可提供低电荷注入和低电容特性

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 引脚兼容于替代产品Supertex HV20220 (MAX4800)
  • 引脚兼容于替代产品Supertex HV20320 (MAX4801)
  • 引脚兼容于替代产品Supertex HV232 (MAX4802)
  • 灵活的高压电源，可高达VPP - VNN = 200V
  • 低电荷注入、低电容的22Ω开关
  • DC至10MHz模拟信号频率范围
  • 在5MHz下，关断隔离为-77dB
  • 低静态电流：10µA
  • 集成泄漏电阻(MAX4802)
  • 采用PLCC，TQFP和CSBGA封装

MAX4800/MAX4801/MAX4802可以为超声成像和打印机应用提供8通道高压开关。该器件采用BCDMOS工艺，提供8个高压低电荷注入SPST开关，由数字接口控制。数据锁存到内部8位移位寄存器，并通过带使能和清除输入的可编程锁存器保持数据。上电复位功能确保所有开关在上电时为开启状态。

MAX4800/MAX4801/MAX4802可采用宽范围的高电压供电，包括：VPP/VNN = +100V/-100V，+185V/-15V，以及+40V/-160V。数字接口工作于独立的+2.7V至+13.2V VDD电源。数字输入DIN，CLK，/LE，以及CLR具备+13.2V容限，与VDD电源电压无关。MAX4802为每个开关终端提供35kΩ泄漏电阻，用于对容性负载进行放电。

MAX4800和MAX4802可直接替换Supertex HV20220和HV232。该系列器件提供48引脚TQFP、26焊球CSBGA和28引脚PLCC。MAX4801可直接替换Supertex HV20320，提供28引脚PLCC封装。所有器件都可工作于0°C至+70°C商业级温度范围。

应用

  • 打印机
  • 超声成像
MAX4800
低电荷注入、8通道、高压模拟开关

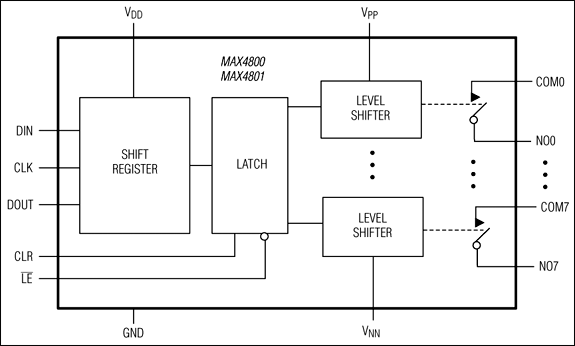

MAX4800、MAX4801、MAX4802：功能框图
