MAX4752
量产0.9Ω、低电压、单电源、四路SPST模拟开关
- 产品模型
- 2
概述
- 低RON
- 最大0.9Ω (+3V供电)
- 最大 2.5Ω (+1.8V供电)
- 导通电阻平坦度：0.1Ω (最大) (+3V供电)
- RON匹配
- 最大0.12Ω (+3V供电)
- 最大0.25Ω (+1.8V供电)
- +1.6V至+3.6V单电源供电
- 提供16引脚QFN、3mm x 3mm封装
- 兼容于1.8V CMOS逻辑电平(+3V供电)
- 可处理大电流(100mA连续电流)
- 快速切换：tON = 30ns、tOFF = 25ns
MAX4751/MAX4752/MAX4753为低导通电阻、低电压、四路单刀单掷(SPST)模拟开关，工作电压范围为+1.6V至+3.6V。这些开关具有较高的开关速度(tON = 30ns, tOFF = 25ns)，可处理满摆幅模拟信号，静态功耗低于1µW，MAX4753具有接通前先断开的特性。
采用+3V单电源供电时，MAX4751/MAX4752/MAX4753具有低于0.9Ω (最大)的导通电阻(RON)，RON匹配度为0.12Ω (最大)，RON平坦度为0.1Ω。采用+3V单电源供电时，数字逻辑输入与1.8V CMOS逻辑兼容。

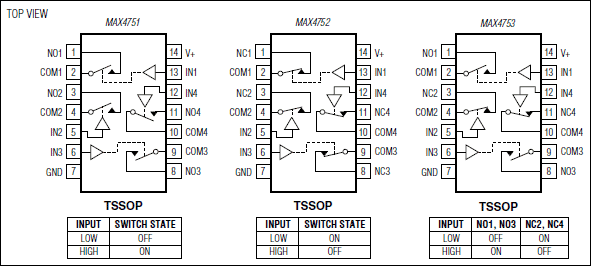

MAX4751有四个常开(NO)开关，MAX4752有四个常闭(NC)开关，而MAX4753有两个常开NO开关和两个常闭NC开关。MAX4751/MAX4752/MAX4753提供3mm x 3mm的16引脚QFN和14引脚TSSOP封装。
应用
- 音频/视频信号切换
- 电池供电系统
- 蜂窝电话
- 通信电路
- 硬盘驱动器
- 低电压数据采集系统
- 调制解调器
- PCMCIA卡
- 电源切换
参考资料
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4752EUD+ | Thin Shrink Small-Outline Package | ||
| MAX4752EUD+T | Thin Shrink Small-Outline Package |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 11, 2018 - 1754N ASSEMBLY |
||
| MAX4752EUD+ | 量产 | |
| MAX4752EUD+T | 量产 | |
这是最新版本的数据手册
