MAX4731

量产

50Ω、双路SPST模拟开关，UCSP封装

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 1.52mm x 1.52mm UCSP封装
  • 确保导通电阻(RON)
    • +5V供电时为25Ω (最大)
    • +3V供电时为50Ω (最大)
  • 导通电阻匹配度
    • +5V供电时为3Ω (最大)
    • +3V供电时为3.5Ω (最大)
  • 保证TA = +25°C时漏电流<0.1nA
  • +2.0V至+11V单电源供电
  • TTL/CMOS逻辑兼容
  • -108dB的串扰(1MHz)
  • -72dB的关断隔离(1MHz)
  • 低功耗：0.5nW (典型值)
  • 可处理满摆幅信号

MAX4731/MAX4732/MAX4733为低电压、双路单刀单掷(SPST)模拟开关，工作电压范围+2V至+11V，可处理满摆幅模拟信号。这些开关具有低漏电流(0.1nA)特性，静态功耗小于0.5nW (典型值)，非常适合电池供电应用。

+3V供电时，这些开关具有50Ω (最大)导通电阻(RON)，通道间匹配度为3.5Ω (最大)、在规定的信号范围内平坦度为9Ω (最大)。

MAX4731有两个常开(NO)开关，MAX4732有两个常闭(NC)开关，而MAX4733有一个NO开关和一个NC开关。MAX4731/MAX4732/MAX4733提供9焊球裸片级封装(UCSP™)、8引脚TDFN和8引脚µMAX®封装，UCSP封装仅占板面积1.52mm x 1.52mm，可大大降低对PCB面积的要求。

应用

  • 音频/视频信号切换
  • 电池供电系统
  • 蜂窝电话
  • 通信电路
  • 低电压数据采集系统
  • PDA
MAX4731
50Ω、双路SPST模拟开关，UCSP封装

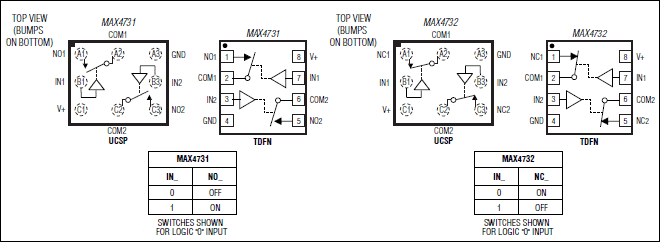

MAX4731、MAX4732：引脚配置
