MAX4693

低电压、8:1复用/双路4:1复用/三路SPDT/四路SPDT开关,UCSP封装

更多 showmore-icon

低电压复用器(8-1和双4-1)与开关(三路和四路SPDT),采用QFN封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 16引脚、0.5mm间距UCSP (2mm x 2mm)封装
  • 1.8V逻辑兼容性
  • 导通电阻符合规格
    • 70Ω(最大值),采用+2.7V电源
    • 35Ω(最大值),采用+5V电源
    • 25Ω(最大值),采用±4.5V双电源
  • 确保通道间匹配
    • 5Ω(最大值),采用+2.7V电源
    • 3Ω(最大值),采用±4.5V双电源
  • 信号范围内确保平坦度
    • 3.5Ω(最大值),采用±4.5V双电源
  • 整个温度范围内具有较低漏电流
    • 20nA(最大值,+85°C)
  • 快速转换时间:90ns
  • 确保先开后合式开关动作
  • 单电源供电:+2V至+11V
  • 双电源供电:±2V至±5.5V (MAX4691/MAX4692/MAX4693)
  • V+至V-信号处理
  • 低串扰:-90dB (100kHz)
  • 高关断隔离度:-88dB (100kHz)
更多细节
show more Icon

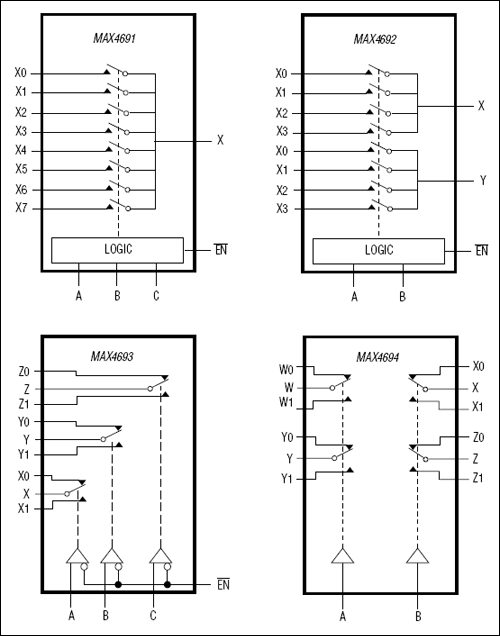

MAX4691–MAX4694均为低压CMOS模拟IC,配置为一个8通道多路复用器(MAX4691)、两个4通道多路复用器(MAX4692)、三个单刀双掷(SPDT)开关(MAX4693)和四个SPDT开关(MAX4694)。

MAX4691/MAX4692/MAX4693采用+2V至+11V单电源或±2V至±5.5V双电源供电。采用±5V电源供电时,它们提供25Ω导通电阻(RON)、3.5Ω(最大值)RON平坦度以及3Ω(最大值)通道间匹配。MAX4694采用+2V至+11V单电源供电。每个开关都具有轨到轨信号处理能力和1nA的低漏电流。

采用+3V电源供电时,所有数字输入均与1.8V逻辑兼容,采用+5V电源供电时,均与TTL兼容。

MAX4691–MAX4694采用16引脚、4mm x 4mm QFN和TQFN以及16引脚UCSP封装。芯片级封装(UCSP)的占用面积为2mm x 2mm,显著减少了所需的PC板面积。



应用

  • 音频/视频信号路由
  • 电池供电设备
  • 手机
  • 通信电路
  • 调制解调器
