MAX4648

量产

25Ω、SPST模拟开关，SOT23-6封装

高压、SPST模拟开关，采用微型SOT封装

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低导通电阻：25Ω（最大值，±15V电源）
  • 指定信号范围内保证RON平坦度（最大2Ω）
  • 不需要VL逻辑电源
  • 轨到轨信号处理
  • ±15V电源和12V单电源供电
  • 漏电流低（最大1nA）
  • 快速开关速度
    • tON = 100ns
    • tOFF = 100ns

MAX4647/MAX4648均为双电源单刀单掷(SPST)开关。最大导通电阻为25Ω，在指定的信号范围内保持平坦（最大2Ω）。每个开关均可处理轨到轨模拟信号。+25°C时最大关断漏电流仅1nA。在任一方向都以同样出色的性能导通模拟或数字信号。主要应用于电信和测试设备中的信号切换和路由。

MAX4647/MAX4648均为单路SPST模拟开关。MAX4647具有一个常闭(NC)开关，MAX4648具有一个常开(NO)开关。这些器件采用+9V至+36V单电源或±4.5V至±20V双电源供电。MAX4647/MAX4648采用小型6引脚SOT23封装。



应用

  • 音频系统
  • 航空电子
  • 通信系统
  • DSL
  • PBX、PABX系统
  • PC多媒体板
  • 冗余系统
  • 继电器替代方案
  • 测试设备
MAX4648
25Ω、SPST模拟开关，SOT23-6封装

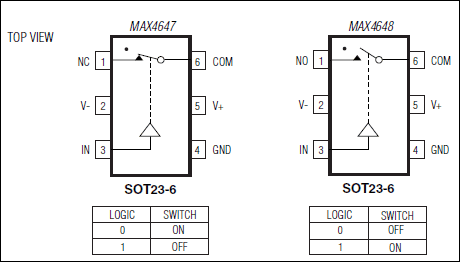

MAX4647、MAX4648：引脚配置
