MAX4644

高速、低电压、4Ω、双路、SPDT CMOS模拟开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • +1.8V至+5.5V单电源供电
  • 轨到轨模拟信号范围
  • RON符合规格
    • 4Ω(最大值,+5V电源)
    • 8Ω(最大值,+3V电源)
  • +1.8V电源供电
    • 整个温度范围内RON为30Ω(典型值)
    • tON:18ns(典型值),tOFF:12ns(典型值)
  • 确保RON平坦度:0.75Ω(典型值,+5V电源)
  • 确保通道间RON匹配:0.1Ω(典型值,+5V电源)
  • 在整个温度范围内具有低漏电流(< 0.35nA)
  • 出色的交流特性
    • 低串扰:1MHz时为-82dB
    • 高关断隔离度:1MHz时为-80dB
    • 总谐波失真:0.018%
  • 低功耗:< 0.01µW
更多细节
show more Icon

MAX4644是一款单刀/双掷(SPDT)开关,采用+1.8V至+5.5V的单电源供电。它在整个模拟信号范围内提供4Ω低导通电阻(RON)以及1Ω RON平坦度。MAX4644提供小于20ns的快速开关时间,同时确保先开后合式开关动作。其典型静态功耗为0.01µW,因此适合在低功耗便携式应用中使用。

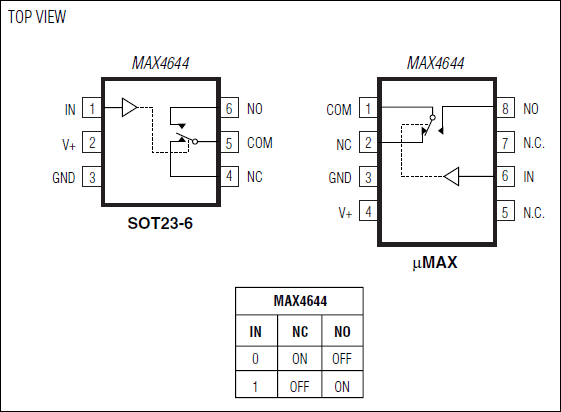

MAX4644的特性包括整个温度范围内具有低漏电流、TTL/CMOS兼容的数字逻辑以及出色的AC特性。它采用小型8引脚µMAX®或小型6引脚SOT23封装。



应用

  • 音频/视频信号路由
  • 电池供电应用
  • 通信系统
  • 低压数据采集
  • 采样保持电路
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX4644EUA+
  • HTML
  • HTML
MAX4644EUA+T
  • HTML
  • HTML
MAX4644EUT+
  • HTML
  • HTML
MAX4644EUT+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

MAX4644EUA+

量产

MAX4644EUA+T

量产

2月 5, 2015

- 1370_CANCELLATION

ASSEMBLY

MAX4644EUT+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX4644EUA+

量产

MAX4644EUA+T

量产

2月 5, 2015

- 1370_CANCELLATION

arrow down

ASSEMBLY

MAX4644EUT+

量产
