MAX4636
Info: : 量产
searchIcon
cartIcon

MAX4636

快速、低电压、双路4Ω、SPDT CMOS模拟开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 导通电阻符合规格
    • 4Ω(最大值),+5V电源
    • 5.5Ω(最大值),+3V电源
  • 确保通道间匹配
    • 0.2Ω(最大值)
  • 信号范围内确保平坦度
    • 1Ω(最大值),采用+5V电源
  • 快速开关速度
    • 14ns(最大值)开启时间
    • 6ns(最大值)关断时间
  • 1.8V电源供电
    • 整个温度范围内导通电阻为100Ω(典型值)
    • 56ns(典型值)开启时间
    • 17ns(典型值)关断时间
  • +1.8V至+5.5V单电源供电
  • 轨到轨信号处理
  • 低串扰:1MHz时为-67dB
  • 高关断隔离度:1MHz时为-65dB
  • THD:0.1%
更多细节
show more Icon

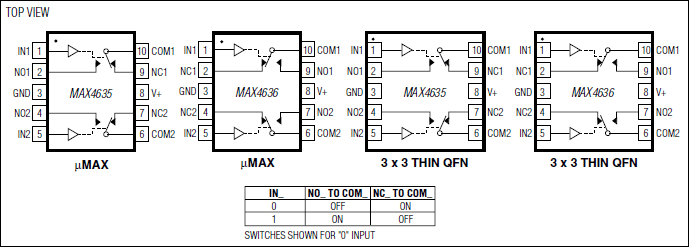

MAX4635/MAX4636均为快速、双通道4Ω单刀/双掷(SPDT)模拟开关,工作电源电压范围为+1.8V至+5.5V。这些器件具有高开关速度、1Ω导通电阻平坦度和低功耗,是音频/视频、通信和电池供电设备的适宜选择。MAX4635/MAX4636包含两个独立可控的SPDT开关,采用10引脚µMAX®和10引脚3mm x 3mm薄型QFN封装,占用的电路板空间小,功耗低,确保对功耗预算产生尽可能小的影响。模拟信号范围扩展至供电轨。与MAX4636相比,MAX4635具有反相逻辑。



应用

  • 音频/视频信号路由
  • 电池供电设备
  • 通信电路
  • 低压数据采集系统
  • 继电器替代方案
  • 采样保持电路
