MAX4626

0.5Ω、低电压、单电源SPST模拟开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 低 RON
    • 0.5Ω(最大值,+5V电源)
    • 0.9Ω(最大值,+3V电源)
  • RON平坦度:0.1Ω(最大值,+5V电源)
  • 过流保护
  • 单电源供电(+1.8V至+5.5V)
  • 采用SOT23封装
  • 快速开关:tON = 50ns(最大值),tOFF = 30ns(最大值)
  • +5V时TTL逻辑兼容
  • 与MAX4514引脚兼容(MAX4626)
  • 与MAX4515引脚兼容(MAX4627)
更多细节
show more Icon

MAX4626/MAX4627/MAX4628均为低导通电阻、低压、单刀单掷(SPST)模拟开关,采用+1.8V至+5.5V单电源供电。MAX4626为常开(NO)式,MAX4627为常闭(NC)式。MAX4628为常开(NO)式,具有两个控制输入。这些器件还具有快速开关速度(tON = 50ns(最大值),tOFF = 30ns(最大值))。

采用+5V电源供电时,MAX4626/MAX4627/MAX4628的最大导通电阻(RON)为0.5Ω,最大RON平坦度为0.1Ω,其数字逻辑输入与TTL兼容。这些开关还具有过流保护功能,可防止短路和过载造成的器件损坏。

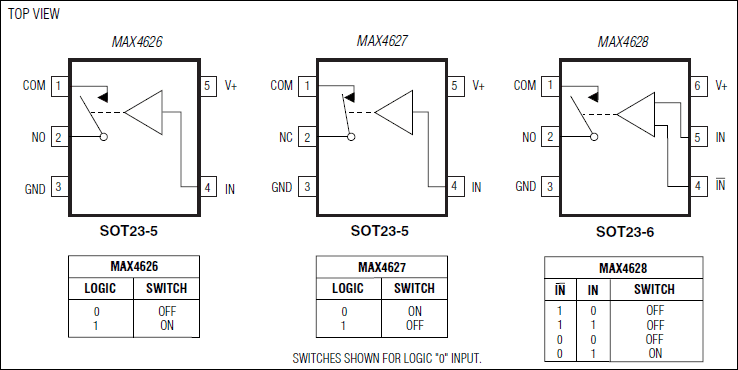

MAX4626与MAX4514引脚兼容,MAX4627与MAX4515引脚兼容。MAX4626/MAX4627采用SOT23-5封装;MAX4628采用SOT23-6封装。



应用

  • 音频/视频信号路由
  • 电池供电应用
  • 手机
  • 通信系统
  • 硬盘驱动器
  • 低压数据采集
  • 调制解调器
  • PCMCIA卡
  • 电源路由
