MAX4623

量产

双路、5Ω模拟开关

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低导通电阻：3Ωs（典型值）、5Ωs（最大值）
  • 确保通道间RON匹配（最大0.5Ω）
  • 确保先开后合式操作(MAX4622)
  • +85°C时确保关断通道漏电流<5nA
  • 单电源供电（+4.5V至+36V）
  • 双极性电源供电（±4.5V至±18V）
  • TTL/CMOS逻辑兼容
  • 轨到轨模拟信号处理能力
  • 与DG401/DG403/DG405引脚兼容

MAX4621/MAX4622/MAX4623均为精密、双通道、高速模拟开关。单刀/单掷(SPST) MAX4621和双刀/单掷(DPST)MAX4623双通道开关为常开(NO)式。单刀/双掷(SPDT) MAX4622具有两个常闭(NC)极和两个常开(NO)极。所有三个器件均提供5Ω低导通电阻，确保通道间匹配为0.5Ω，并在整个模拟信号范围内保持平坦（最大Δ0.5Ω）。它们还提供低漏电流（+25°C时<500pA，+85°C时<5nA）和快速开关时间（开启时间<250ns，关闭时间<200ns）。

这些模拟开关非常适合低失真应用，在自动测试设备或需要电流切换的应用中优于机械继电器。它们的功率要求低，占用的电路板空间更少，并且比机械继电器更可靠。

MAX4621/MAX4622/MAX4623分别是DG401/DG403/DG405的引脚兼容替代产品，可提供更高的整体性能。这些单片开关采用单正电源（+4.5V至+36V）或双极性电源（±4.5V至±18V）工作，同时保持CMOS逻辑输入兼容性。



应用

  • 音频信号路由
  • 航空电子
  • 通信系统
  • 数据采集
  • 军用无线电
  • PBX/PABX系统
  • 舌簧继电器的替代产品
  • 测试设备
MAX4623
双路、5Ω模拟开关

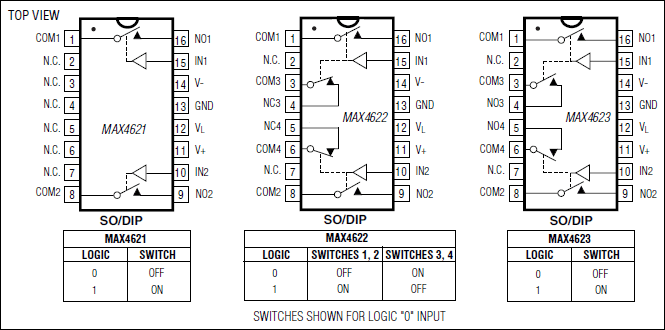

MAX4621、MAX4622、MAX4623：引脚配置
