MAX4580

量产

1.25Ω、双路SPST、CMOS模拟开关

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低导通电阻（最大1.25Ω）
  • 保证通道间RON匹配（最大0.25Ω）
  • 指定信号范围内保证RON平坦度（最大0.3Ω）
  • 轨到轨信号处理
  • 保证ESD保护> 2kV（方法3015.7）
  • 单电源供电：+4.5V至+36V
  • 双电源供电：±4.5V至±20V
  • TTL/CMOS兼容控制输入

MAX4580/MAX4590/MAX4600双路模拟开关具有最大1.25Ω的低导通电阻。提供最大0.25Ω的开关间导通电阻匹配，在指定信号范围内保持平坦（最大0.3Ω）。每个开关均可处理轨到轨模拟信号。+85°C时，最大关断漏电流仅2.5nA。这些模拟开关非常适合低失真应用，在自动测试设备或需要电流切换的应用中是优于机械继电器的首选解决方案。它们的功率要求低，需要的电路板空间更小，并且比机械继电器更可靠。

MAX4580具有两个NC（常闭）开关，MAX4590具有两个NO（常开）开关，MAX4600具有一个NC（常闭）和一个NO（常开）开关。

这些开关采用+4.5V至+36V单电源或±4.5V至±20V双电源供电。所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用+12V单电源或±15V双电源供电时TTL/CMOS逻辑兼容。



应用

  • 通信系统
  • PBX/PABX系统
  • 簧片继电器替代品
  • 测试设备
MAX4580
1.25Ω、双路SPST、CMOS模拟开关

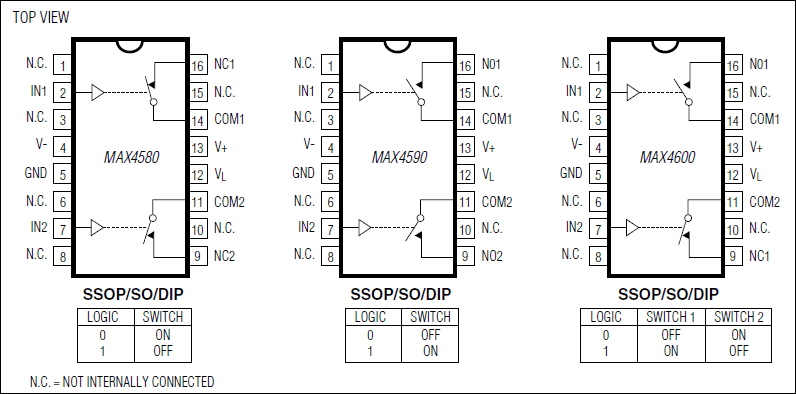

MAX4580、MAX4590、MAX4600：引脚配置/功能框图/真值表
