MAX4567

四/双路、低电压、双向RF/视频开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 50Ω高关断隔离度:10MHz时为-83dB
  • 50Ω低串扰:10MHz为-87dB
  • -3dB信号带宽为DC至350MHz
  • 60Ω信号路径,采用±5V电源
  • 2.5Ω信号路径匹配,采用±5V电源
  • 2Ω信号路径平坦度,采用±5V电源
  • 50Ω低插入损耗:2.5dB(100MHz时)
  • ±2.7V至±6V双电源供电
  • +2.7V至+12V单电源供电
  • 低功耗:< 1µW
  • 轨到轨双向信号处理
  • 与行业标准DG540、DG542、DG643引脚兼容
  • > 2kV ESD保护(方法3015.7)
  • TTL/CMOS兼容输入,采用+5V或±5V单电源
更多细节
show more Icon

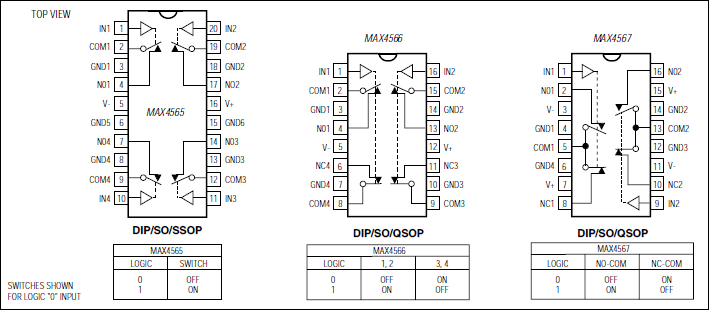

MAX4565/MAX4566/MAX4567均为低压T开关,可用于在50Ω和75Ω系统中切换DC到350MHz范围内的RF和视频信号。MAX4565内置四个常开单刀单掷(SPST)开关。MAX4566内置两个双通道SPST开关(一个常开,一个常闭)。MAX4567内置两个单刀双掷(SPDT)开关。

每个开关均采用“T”配置结构,确保在10MHz时提供出色的高频关断隔离和-83dB的串扰。它们可以处理任一方向的轨到轨模拟信号。使用±5V电源时,提供最大2.5Ω的开关间导通电阻(最大60Ω)匹配,在额定信号范围内保持平坦(最大2Ω)。+25°C时关断漏电流小于5nA,+85°C时小于50nA。

这些CMOS开关可采用±2.7V至±6V双电源或+2.7V至+12V单电源供电。所有数字输入的逻辑阈值为0.8V/2.4V,确保采用±5V电源或+5V单电源供电时TTL和CMOS逻辑兼容。



应用

  • 自动测试设备(ATE)
  • 高速数据采集
  • 网络
  • RF开关
  • 测试设备
  • 视频信号路由
