MAX4538

量产

四路、低电压、SPST模拟开关，带有使能端

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 与74HC4316引脚兼容
  • ±2.0V至±6V双电源供电
  • +2.0V至+12V单电源供电
  • 四个独立控制的SPST开关，具有公共使能引脚
  • 100Ω信号路径，采用±5V双电源
  • 200Ω信号路径，采用+4.5V单电源
  • 轨到轨信号处理
  • 采用±4.5V电源时tON和tOFF = 100ns和80ns
  • 功耗小于1µW
  • > 2kV ESD保护（方法3015.7）
  • TTL/CMOS兼容型输入
  • 小型封装：PDIP、QSOP、窄体SO封装

MAX4536/MAX4537/MAX4538均为四通道、低压、单刀单掷(SPST)模拟开关，具有公共使能引脚。它们与行业标准74HC4316引脚兼容。MAX4536具有四个常开(NO)开关，MAX4537具有四个常闭(NC)开关。MAX4538具有两个NO开关和两个NC开关。

这些开关采用+2V至+12V单电源或±2V至±6V双电源供电。提供4Ω（最大值）的开关间导通电阻（最大200Ω）匹配，在额定信号范围内保持平坦（最大10Ω）。每个开关均可处理轨到轨模拟信号。+25°C时关断漏电流仅1nA，+85°C时为10nA。

所有数字输入的逻辑阈值为0.8V至2.4V，确保采用+5V单电源或±5V双电源时TTL/CMOS逻辑兼容。



应用

  • 音频信号路由
  • 航空电子
  • 电池供电应用
  • 低压数据采集
  • 网络
  • 便携式设备
  • 测试设备
MAX4538
四路、低电压、SPST模拟开关，带有使能端

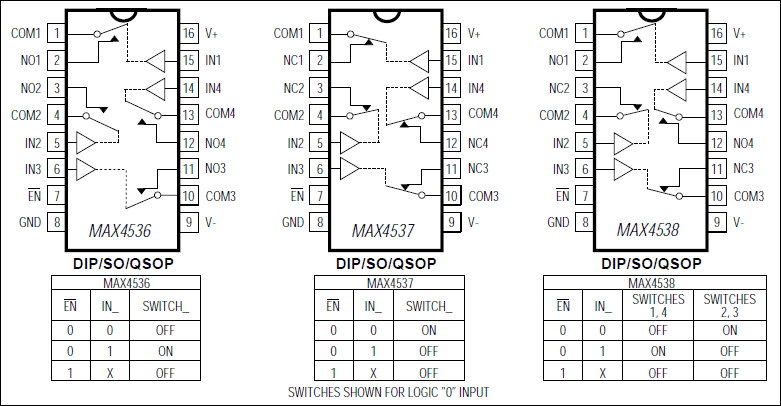

MAX4536、MAX4537、MAX4538：引脚配置/功能框图/真值表
