MAX4534

故障保护、高电压、单4选1/双2选1多路复用器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.2)

PDF

1月 1, 1900 ellipse 中文

2180: 故障保护、高电压、单4选1/双2选1多路复用器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 585.00K
Documentation 查看所有文档
产品模型 8
特性
  • 断电时提供±40V故障保护
  • 使用±15V电源时提供±25V故障保护
  • 无需电源时序控制
  • 电源关闭时所有通道断开
  • 轨到轨信号处理
  • 在故障条件下，输出箝位至适当的电源电压
  • 过压期间的输出箝位电阻为1.0kΩ（典型值）
  • 最大导通电阻：400Ω
  • 20ns（典型值）故障响应时间
  • ±4.5V至±20V双电源供电
  • +9V至+36V单电源
  • TTL/CMOS兼容逻辑输入
更多细节
show more Icon

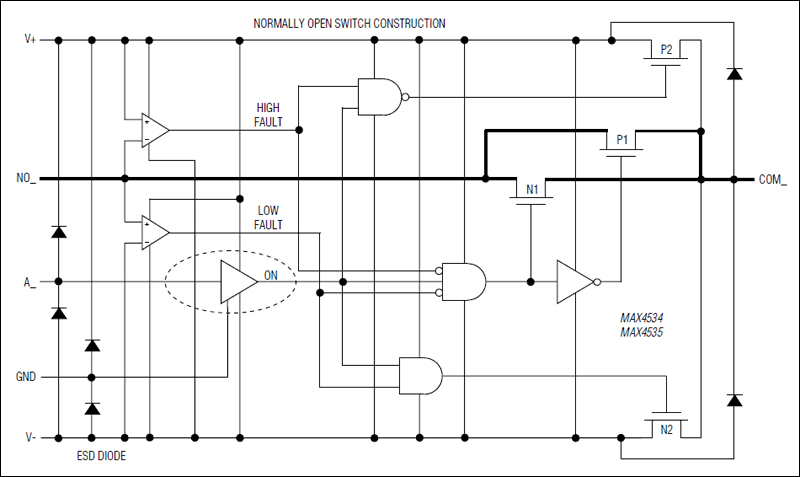

MAX4534（单通道4:1）和MAX4535（双通道2:1）故障保护多路复用器采用±4.5V至±20V双电源或+9V至+36V单电源供电。这些多路复用器为输入提供故障保护，具有轨到轨信号处理能力，并在供电轨以上150mV处进行过压箝位。两款器件均在电源关闭时提供±40V过压保护，在电源接通时提供±25V保护。导通电阻最大为400Ω，通道间匹配至10Ω（最大值）。所有数字输入均具有TTL逻辑阈值，确保采用+12V单电源或±15V双电源供电时TTL/CMOS逻辑兼容。



应用

  • 航空电子
  • 数据采集
  • 工业和过程控制
  • 冗余/备用系统
  • 信号路由
