MAX44284

36V、输入共模、高精度、低功耗电流检测放大器

更多 showmore-icon

测量4个十倍程动态范围，不会增大测量误差

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 支持使用小检流电阻，提高电源转换效率和测量精度
    • 80nA (最大)输入偏置电流
    • 2µV极低输入失调电压(MAX44284F/H)
    • 50nV/°C极低输入失调温度系数
    • -0.1V至+36V宽输入共模范围
    • 0.05%低增益误差
  • 延长电池寿命
    • 21µA低电源电流
    • 1.7V至5.5V单电源
    • 关断输入(独立于VDD)
  • 四种增益选项简化设计
    • 50V/V – MAX44284F
    • 100V/V – MAX44284H
    • 200V/V – MAX44284W
    • 500V/V – MAX44284E
更多细节
show more Icon

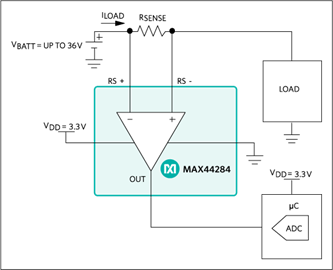

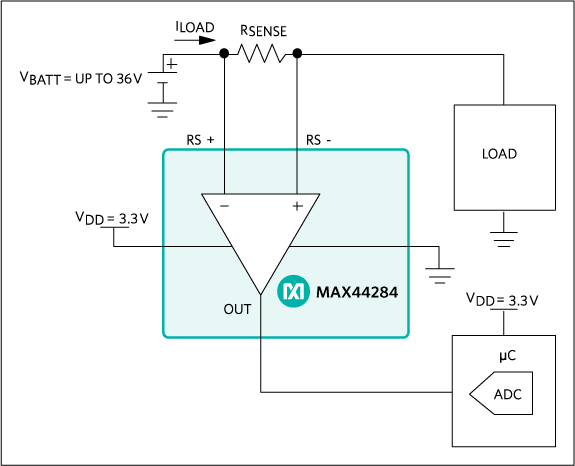

MAX44284为高边电流检测放大器，工作在1.7V至5.5V单电源，优化用于极低功耗操作，静态电流仅为21µA。

MAX44284的测量精度高达2µV VOS，增益误差为0.05%。器件的输入共模电压范围为-0.1V至+36V。该电流检测放大器具有电压输出，提供4种不同的增益版本。

MAX44284采用小尺寸、6焊球、0.4mm焊距WLP封装(1.3mm x 0.9mm)和6引脚SOT23封装，工作在-40°C至+125°C汽车级温度范围。

应用

  • 基站
  • 电源管理中的DC-DC电流检测
  • 医用脉搏血氧仪和输液泵
  • 笔记本电脑
  • 便携式/电池供电系统
  • 智能手机和平板电脑
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX44284

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 03/07/2022
英文

MAX44284: 36V, Input Common-Mode, High-Precision, Low-Power Current-Sense Amplifier Data Sheet (Rev.10)

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX44284 Reliability Data redirect icon

174.47K

download

下载 PDF

技术文章

5

PDF Vector

HTML

更新 08/28/2017
英文
How to Accurately Calculate Overcurrent in High-Side Current-Sense Amplifiers redirect icon

PDF Vector

HTML

更新 12/07/2017
日文
ハイサイド電流検出アンプの過電流を高精度で計算する方法 redirect icon

PDF Vector

HTML

更新 11/19/2001
英文
High-Side Current-Sense Measurement: Circuits and Principles redirect icon

PDF Vector

HTML

更新 05/26/2015
中文
高边电流检测测量:电路和原理 redirect icon

PDF Vector

HTML

更新 11/19/2001
日文
ハイサイドの電流検出、その原理と回路の実装方法を解き明かす redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX44284EAUT+ 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284EAUT+T 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284EAWT+ 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284EAWT+T 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284FAUT+ 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284FAUT+T 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284FAWT+ 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284FAWT+T 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284HAUT+ 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284HAUT+T 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284HAWT+ 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284HAWT+T 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284WAUT+ 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284WAUT+T 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284WAWT+ 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44284WAWT+T 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 8, 2019

- 1719D

WAFER FAB

MAX44284EAUT+

量产

MAX44284EAUT+T

量产

MAX44284EAWT+

量产

MAX44284EAWT+T

量产

MAX44284FAUT+

量产

MAX44284FAUT+T

量产

MAX44284FAWT+

量产

MAX44284FAWT+T

量产

MAX44284HAUT+T

量产

MAX44284WAUT+

量产

MAX44284WAUT+T

量产

MAX44284WAWT+

量产

MAX44284WAWT+T

量产

pdf

pcn_1719d

external-icon

12月 21, 2016

- 1671A

ASSEMBLY

MAX44284EAWT+T

量产

MAX44284FAWT+T

量产

MAX44284HAWT+T

量产

MAX44284WAWT+T

量产

pdf

pcn_1671a

external-icon

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX44284EAWT+T

量产

MAX44284FAWT+T

量产

MAX44284HAWT+T

量产

MAX44284WAWT+T

量产

pdf

pcn_1594_amended

external-icon

12月 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX44284FAWT+T

量产

MAX44284WAWT+T

量产

pdf

pcn_1594_pre-pcn

external-icon

1月 11, 2021

- 1703RN

ASSEMBLY

MAX44284WAUT+

量产

MAX44284WAUT+T

量产

pdf

pcn_1703rn

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 8, 2019

- 1719D

arrow down

WAFER FAB

MAX44284EAUT+

量产

MAX44284EAUT+T

量产

MAX44284EAWT+

量产

MAX44284EAWT+T

量产

MAX44284FAUT+

量产

MAX44284FAUT+T

量产

MAX44284FAWT+

量产

MAX44284FAWT+T

量产

MAX44284HAUT+T

量产

MAX44284WAUT+

量产

MAX44284WAUT+T

量产

MAX44284WAWT+

量产

MAX44284WAWT+T

量产

pdf

pcn_1719d

external-icon
12月 21, 2016

- 1671A

arrow down

ASSEMBLY

MAX44284EAWT+T

量产

MAX44284FAWT+T

量产

MAX44284HAWT+T

量产

MAX44284WAWT+T

量产

pdf

pcn_1671a

external-icon
7月 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX44284EAWT+T

量产

MAX44284FAWT+T

量产

MAX44284HAWT+T

量产

MAX44284WAWT+T

量产

pdf

pcn_1594_amended

external-icon
12月 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX44284FAWT+T

量产

MAX44284WAWT+T

量产

pdf

pcn_1594_pre-pcn

external-icon
1月 11, 2021

- 1703RN

arrow down

ASSEMBLY

MAX44284WAUT+

量产

MAX44284WAUT+T

量产

pdf

pcn_1703rn

external-icon

软件和型号相关生态系统

评估套件 1

MAX44284EVKIT

MAX44284评估套件

zoom

MAX44284EVKIT

MAX44284评估套件

download icon

下载

 print icon

打印
MAX44284EVKIT
MAX44284评估套件

特性和优点

  • 精密的实时电流监测
  • 输入共模范围：-0.1V至+36V
  • 经过验证的PCB布局
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX44284评估套件（EV套件）设计可靠，用于评估MAX44284高精度、低功耗电流检测放大器。该评估套件用于演示采用超小型1.3mm x 0.9mm、6引脚WLP封装的MAX44284。

该评估套件PCB已安装MAX44284HAWT+（100V/V增益版本）。提供其他增益选项。如需引脚兼容的MAX44284FAWT+ (G = 50V/V)、MAX44284WAWT+ (200V/V)和MAX44284EAWT+ (G = 500V/V)，请联系工厂。



应用

  • 基站
  • 电源管理中的DC-DC电流检测
  • 医用脉搏血氧仪和输液泵
  • 笔记本电脑
  • 便携式/电池供电系统
  • 智能手机和平板电脑
