MAX4399

用于三SCART连接器的音频/视频开关

更多 showmore-icon

适用于三路SCART连接器的音频/视频开关,带有输出缓冲器

产品详情
特性
  • -86dB的低视频信噪比
  • 包括RF调节器在内的所有视频输出驱动150Ω
  • AUX SCART上完全的CVBS回路
  • -56dB至+6dB (TV音频输出)的可编程音频增益控制
  • 无滴答音频转换(TV音频输出)
  • 可编程的钳位或偏置于红色/色度视频输入
  • +6dB、±1dB可编程的RGB输出视频增益
  • +5V和+12V标准电源电压
  • 所有视频驱动器上27MHz -3dB大信号带宽
  • 支持三路SCART连接器
更多细节
show more Icon

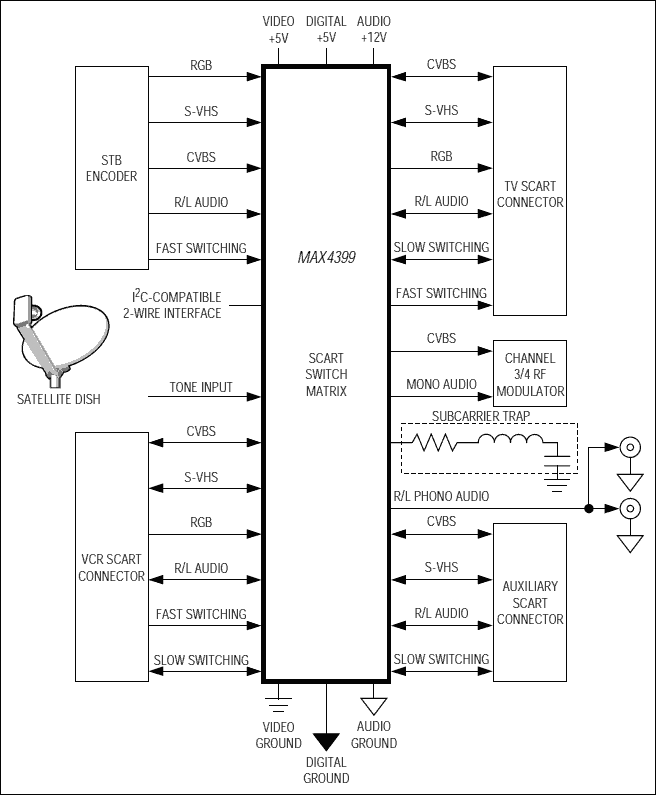

MAX4399音频/视频开关尤其适合于数字机顶盒应用。MAX4399提供从MPEG解码器输出到TV、VCR和AUX SCART (电视周边)连接器的音频和视频信号路由。另外,TV音频通道具有无滴答声的开关和以2dB步长从-56dB至+6dB的可编程音量控制。器件能将辅助的音频音调混和到TV音频通道中,并能将立体声音频信号混合到单声道音频信号中。MAX4399用伴有消隐的合成视频直接驱动外部RF调节器,声音信号(CVBS)由片内亮度/色度(Y/C)混频器和外部RLC陷波滤波器产生。MAX4399具有快速模式I²C兼容的2线接口,允许通讯数据速率达400kbps。MAX4399工作于标准的+5V和+12V电源,支持慢速和快速切换。

所有的视频和音频输入均为交流耦合。所有输入和输出信号的直流偏置设置在预置水平。包括RF调节器在内的所有视频输出能够驱动标准的150Ω负载。红、绿和蓝色(RGB)输出具有+6dB ±1dB的可编程增益。所有其它的视频输出具有固定的+6dB增益。VCR和AUX音频输出增益可编程为-6dB、0dB和+6dB。

MAX4399采用紧凑的68引脚薄型QFN封装,工作在0°C至+70°C的商业级温度范围内。备有MAX4399评估板,以加块设计。

应用

  • 电缆机顶盒
  • 数字电视(DTV)
  • DVD播放器
  • DVD+R/W播放器
  • 游戏控制台
  • 卫星接收机
  • 卫星机顶盒
  • 地面机顶盒
  • TV
  • VCR
