MAX4079

完备的音频/视频后端方案

更多 showmore-icon

产品详情
特性
  • 集成的视频重建滤波器—6MHz低通滤波器支持NTSC、PAL或复合ITU-601标准的DVB信号
  • 集成视频及音频放大器
  • 集成视频输入箝位及偏置
  • 单声道音频及CVBS输出,以便驱动外部调制器
  • +5V (视频)及+9V至+12V (音频)单电源供电
  • 差分/单端音频输入
  • 24引脚TSSOP和宽SO封装
更多细节
show more Icon

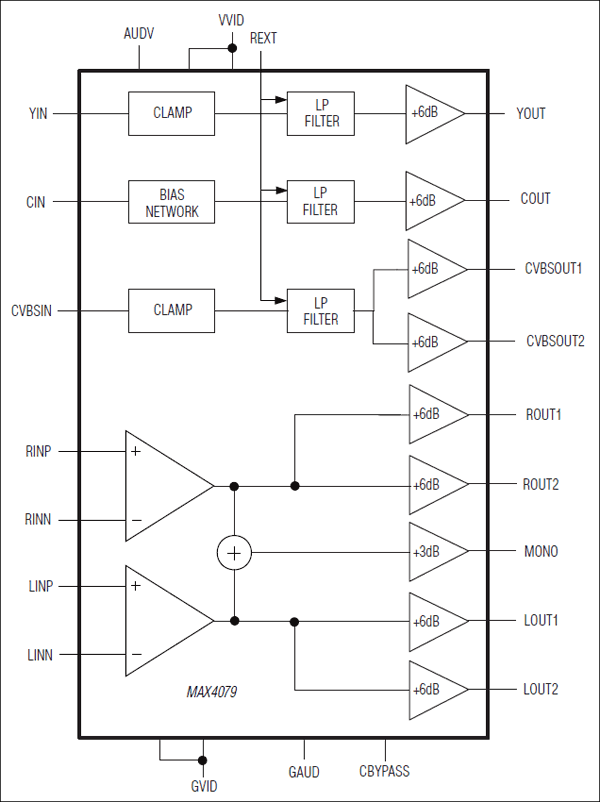

MAX4079对来自电缆/卫星接收器的MPEG解码器、VCR/DVD播放器或者TV视频(NTSC/PAL/DVB)及立体声音频信号进行滤波、缓冲,并将其提供给外部负载。MAX4079具有亮度与色度(Y-C)及复合(CVBS)视频输入,带一个Y-C和两个CVBS输出。所有视频输入均为交流耦合,色度输入采用内部直流偏置,有源箝位用于亮度和复合信号。

MAX4079视频重建滤波器具有6MHz截止频率,27MHz频点衰减50dB。对于标准清晰度视频信号,滤波器与平坦度群延迟匹配。视频增益固定为+6dB,以便为75Ω背向终端负载(150Ω)提供单位增益。视频输出可采用直流或交流耦合,由+5V单电源供电。

为达到最佳性能,MAX4079音频放大器采用差分输入,但也可以采用具有外部偏置的单端信号源。音频通道具有+6dB固定增益,且±1.85V差分输入时提供2.6VRMS输出。音频放大器工作在+9V至+12V单电源下,内部偏置。片上混声器可将左右声道的信号转换为单声道输出,具有+3dB增益。

MAX4079采用24引脚TSSOP和宽SO封装,工作在0°C至+70°C商业级温度范围内。提供MAX4079评估板,以便加快设计。

应用

  • AV接收机
  • 电缆接收机
  • DVD播放器
  • 家庭影院系统
  • 卫星接收机
  • 电视
