MAX3991

10Gbps时钟及数据恢复，带有限幅放大器

更多 showmore-icon

10Gbps时钟及数据恢复(CDR) IC，带有限幅放大器，用于XFP光接收机

查看： 产品详情
arrow-icon

不是您想寻找的产品？

file 查看数据手册 (Rev.1)

PDF

1月 1, 1900 ellipse 中文

MAX3991: 10Gbps时钟及数据恢复，带有限幅放大器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 477.00K
Documentation 查看所有文档
IBIS 模型 MAX3991UTG IBIS Model Download 45.62KB
特性
  • 支持9.95Gbps至11.1Gbps多速率
  • 7mVP-P输入灵敏度(BER ≤ 10-12)
  • 0.6UIP-P高频抖动容限
  • 低输出抖动：7mUIRMS
  • 低输出确定性抖动：4.6psP-P
  • XFI兼容输出接口
  • 具有可编程阈值的LOS指示器
  • LOL指示器
  • 功耗：350mW
    • 更多细节
    show more Icon

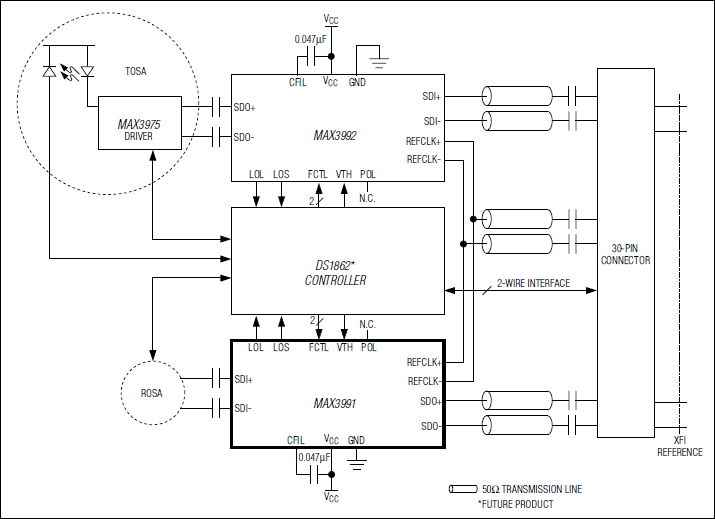

    MAX3991是带有限幅放大器的10Gbps时钟和数据恢复(CDR) IC，适用于XFP光接收器。MAX3991和MAX3992 (带有均衡器的CDR)组成的信号调节器芯片组，用于XFP收发器模块。该芯片组兼容XFI，支持9.95Gbps至11.1Gbps的多速率数据传输。

    MAX3991具有7mVP-P输入灵敏度(BER ≤ 10-12), 无需单独的限幅放大器，可以直接连至互阻放大器。其锁相环(PLL)为SONET, Ethernet和光纤通道应用的抖动容限进行了优化设计，可以提供0.6UI的高频容限。MAX3991输出为XFP眼图规范提供了27%的余量。

    当输入信号摆幅低于用户定义的报警域值时，AC功率探测器触发信号丢失(LOS)输出。频率为串行数据速率1/64或1/16的外部参考时钟用于帮助频率捕获。锁定丢失(LOL)指示器用来指示接收器PLL的锁定状态。

    MAX3991采用4mm x 4mm, 24引脚QFN封装。+3.3V单电源供电时功耗350mW，工作温度范围为0°C至+85°C。

    应用

    • 10.3Gbps/11.1Gbps以太网XFP收发器
    • 10.5Gbps光纤通道XFP收发器
    • 10Gbps DWDM收发器
    • 9.95Gbps至11.1Gbps XFP光模块
    • SONET OC-192/SDH STM-64 XFP收发器
