MAX3992
10Gbps时钟和数据恢复，带有均衡器
Viewing:
概述
- 支持9.95Gbps至11.1Gbps多速率
- 均衡最大300mm (12in)的FR-4和一个连接器
- 低输出抖动：4mUIRMS
- 低输出确定性抖动：4.6psP-P
- XFI兼容输入接口
- LOS指示器
- LOL指示器
- 功耗：356mW

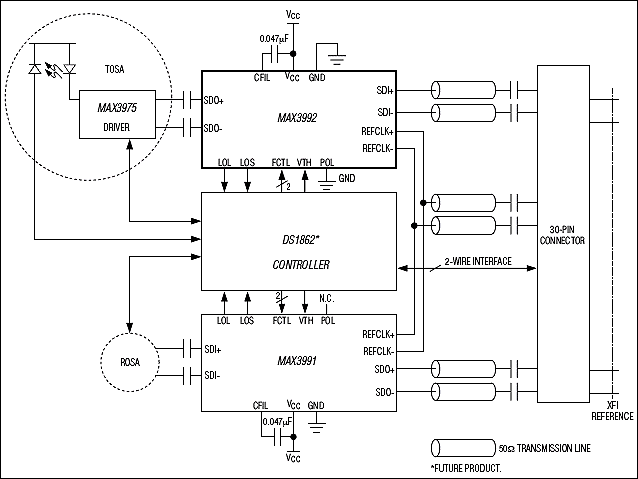

MAX3992是带有均衡器的10Gbps时钟和数据恢复(CDR) IC，适用于XFP光发射器。MAX3992和MAX3991 (带限幅放大器的CDR)组成的信号调节器芯片组，用于XFP收发器模块。该芯片组兼容XFI，支持9.95Gbps至11.1Gbps的多速率数据传输。
MAX3992可均衡最长12英寸的FR-4和一个连接器，实现数据恢复而不需单独的均衡器。其锁相环(PLL)为SONET, Ethernet和光纤通道应用的抖动容限进行了优化设计。低至4mUIRMS的抖动特性在光输出端为SONET抖动要求提供了足够的余量。
没有输入信号时，AC功率探测器指示信号丢失(LOS)。频率为串行数据速率1/64或者1/16的外部参考时钟用于帮助频率捕获。锁定丢失(LOL)指示器用于指示接收器PLL的锁定状态。
MAX3992采用4mm x 4mm, 24引脚QFN封装。+3.3V单电源供电时功耗为356mW，工作温度范围为0°C至+85°C。
应用
- 10.3Gbps/11.1Gbps以太网XFP收发器
- 10.5Gbps光纤通道XFP收发器
- 10Gbps DWDM收发器
- 10Gbps XFP铜缆模块
- 9.95Gbps至11.1Gbps XFP光模块
- 高速背板互连
- SONET OC-192/SDH STM-64 XFP收发器
