MAX3940
10Gbps EAM驱动器，带有偏置网络
10.7Gbps电致吸收(EAM)驱动器，带有调制和偏置电路
Viewing:
概述
- 片上偏置网络
- 边沿速率23ps
- 调制电压可编程控制，最高达3VP-P
- EAM偏置电压可编程控制，最高达1.25V
- 可选用的数据再定时锁存器
- 工作速率高达10.7Gbps
- 集成的调制与偏置功能
- 片上的50Ω输入和输出端接
- 脉冲宽度调节
- 使能与极性控制
- ESD保护

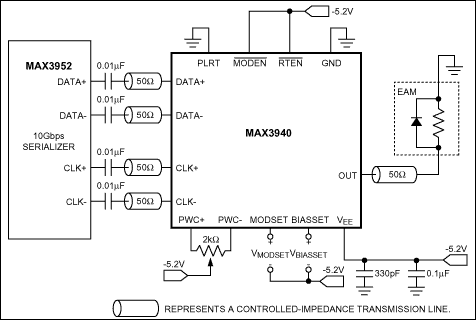

MAX3940被设计用于驱动电致吸收调制器(EAM)，数据速率可以高达10.7Gbps。它集成了偏置电路和调制电路，利用集成的控制运放，由外部直流电压进行编程。
集成偏置电路可提供最高50mA的可编程偏置电流。这个偏置电流在一个外部的50Ω负载上形成最高1.25V的偏置电压。偏置和调制电路已在内部实现片上连接，这样就省掉了外部偏置电感。
芯片内部的高带宽、全差分信号通道最大限度减小了抖动的累积。如果能够提供时钟信号，则可以起用片内集成的数据再定时功能，消除输入信号的抖动。
MAX3940接收差分CML信号(以地为参考)，片内具有50Ω传输线端接。输出具有50Ω电阻作为反向端接，并能提供40mAP-P至120mAP-P的调制电流，边沿速率达23ps (典型值，20%至80%)。这个调制电流在EAM上产生1.0VP-P至3.0VP-P的调制电压。
MAX3940还包含一个可调的脉宽控制电路，用于对EAM的不对称性作预补偿。
应用
- 10Gbps以太网
- DWDM系统
- 长/短程光发送器
- SONET/OC-192和SDH/STM-64传输系统
