概览

优势和特点

  • 多速率数据输入:2.667Gbps (FEC)、2.488Gbps、1.244Gbps、 622.08Mbps、155.52Mbps和1.25Gbps/2.5Gbps (以太网)
  • 数据提取无需参考时钟
  • 超出ANSI、ITU和Bellcore SONET/SDH抖动规范要求
  • 2.7mUIRMS生成抖动
  • 10mVP-P输入灵敏度,无须门限调节
  • 0.65UIP-P高频抖动容差
  • ±170mV的输入门限调整范围
  • 利用可选频率的参考时钟,具有时钟转换能力
  • 提供串行环回输入,用于系统诊断测试
  • 时钟失锁(/LOL)指示

产品详情

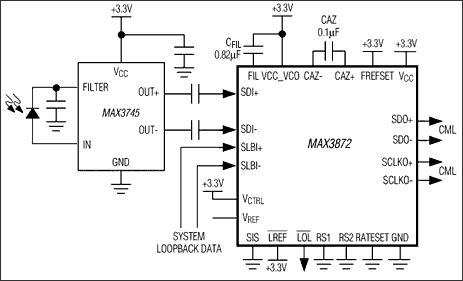

MAX3872为内置限幅放大器的紧凑的、多速率时钟恢复和数据恢复芯片,适用于OC-3、OC-12、OC-24、OC-48、带FEC SONET/SDH的OC-48以及千兆位以太网(1.25Gbps/2.5Gbps)等应用。完全集成的锁相环(PLL)从串行NRZ数据输入恢复出同步时钟信号,无须采用外部参考时钟。接着输入数据由恢复后的时钟再定时,提供干净的数据输出。附加的串行输入(SLBI±)可用于系统环回诊断测试。另一种方式,可以在该输入连接一个参考时钟,以便在没有数据传输时,依然保持有效的时钟输出。芯片还包括一路时钟失锁(/LOL)输出。

MAX3872包括一个垂直门限控制,用于补偿DWDM传输系统中EDFA产生的光噪声。恢复后的数据和时钟均采用CML输出,每条线上都具有片内50Ω后端匹配电阻。此器件的抖动性能优于所有的SONET/SDH规范。

MAX3872工作于+3.3V单电源,典型功耗为580mW。提供裸露底盘的32引脚5mm x 5mm薄型QFN封装,工作温度范围为-40°C至+85°C。

应用

  • 接入网络
  • 上/下路复用器
  • 数字交叉连接
  • DWDM传输系统
  • SONET/SDH接收器和再生器
  • SONET/SDH测试设备
