MAX3797

10.3Gbps、低功耗互阻放大器支持10GBASE-SR设计

支持快速RSSI，仅消耗105mW功率

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 在整个温度和电源变化范围内稳定保持高灵敏度检测
  • 工作速率高达10.3125Gbps (NRZ)
  • 支持无电容ROSA设计
  • 5.5kΩ AGC增益
  • 3.3V单电源供电
  • 105mW功耗
  • 宽带电流监测器基于RSSI检测LOS状况
  • 晶片尺寸1mm x 0.76mm

MAX3797低功耗互阻放大器设计用于数据速率高达10.3125Gbps、配合PIN二极管使用的光传输系统。

MAX3797集成自动增益控制器(AGC)，提供标称5.5kΩ的小信号互阻。输入参考噪声典型值为1.25µARMS，意味着PIN (þ = 0.55, re = 3)光检测器在误码率(BER)为10-12时，灵敏度理论值可以达到-14.8dBm OMA。

1mm x 0.76mm微小封装能够安装到TO-46或TO-56光组件内。MAX3797支持低成本ROSA，无需在ROSA内安装电容即可稳定工作。在整个温度和电源变化范围内，MAX3797可稳定保持高灵敏度检测。

应用

  • 10.3125Gbps以太网光能接收器(10GBASE-SR)
  • 8.25Gbps光纤通道光能接收器(8xFC)
MAX3797
10.3Gbps、低功耗互阻放大器支持10GBASE-SR设计

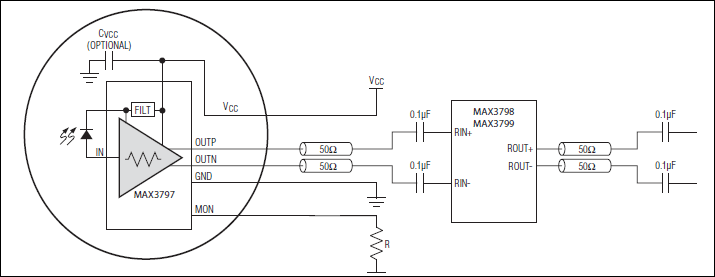

MAX3797: Typical Application Circuit
