MAX355

量产

故障保护模拟多路复用器

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 最大导通电阻：350Ω
  • MAX358/MAX359和DG458/DG459经过改进的替代选择
  • 与ADG508F/ADG509F引脚兼容
  • 电源关闭时所有开关断开
  • 开关在过压情况下关闭
  • 输出钳位到电源轨以下1.5V
  • +25°C时最大输入漏电流为0.5nA（+85°C时为5nA）
  • 无需上电时序控制
  • TTL和CMOS逻辑兼容性

MAX354/MAX355故障保护多路复用器采用串联N沟道、P沟道、N沟道结构，可保护器件在上电、关断和故障期间免受超出电源轨高达40V的过压状况影响。MAX354/MAX355还可以保护敏感电路元件免受接近或超出正常电源的电压的影响。

MAX354单路8通道多路复用器和MAX355双路4通道多路复用器可在采用4.5V至36V单电源或±4.5V至±18V双电源供电时保护模拟信号。这些多路复用器具有350Ω导通电阻，可用于解多路复用和多路复用。输入漏电流在+25°C时小于0.5nA，在+85°C时小于5nA。

所有数字输入的逻辑阈值为0.8V和2.4V，确保TTL和CMOS逻辑兼容，无需上拉电阻。确保先开后合式开关动作，功耗低于1.5mW。



应用

  • 自动测试设备(ATE)
  • 航空电子
  • 数据采集
  • 工业和过程控制
  • 冗余/备用系统
  • 信号路由
MAX355
故障保护模拟多路复用器

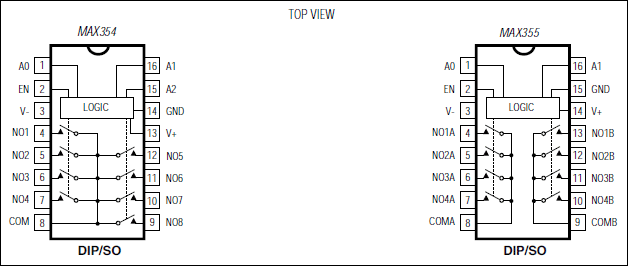

MAX354、MAX355：引脚配置
