MAX314L

量产

10Ω、四路、SPST、+3V逻辑兼容模拟开关

10Ω、四路、SPST开关，兼容于+3V逻辑、且不存在与供电电源开启顺序有关的死锁

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 兼容于+3V逻辑数字输入
    • VIH = 2.0V
    • VIL = 0.8V
  • 引脚兼容于MAX312/MAX313/MAX314和DG411/DG412/DG413
  • 低导通电阻(10Ω最大)
  • 确保通道间RON匹配(1.5Ω最大)
  • 确保规定信号范围内RON平坦(2Ω最大)
  • 20kHz时，串扰大于96dB
  • 单电源供电范围：+4.5V至+36V 双电源供电范围：±4.5V至±20V
  • 可处理满摆幅信号

Maxim的MAX312L/MAX313L/MAX314L系列模拟开关具有低导通电阻(最大10Ω)特性，通道间导通电阻匹配度为1.5Ω。这些开关采用±15V或+12V供电时可兼容于+3V逻辑。开关在任何方向的导通特性一致，而且在整个温度范围内漏电流极小(+85°C时为2.5nA)。

MAX312L/MAX313L/MAX314L系列为四路、SPST模拟开关，MAX312L为常闭模式(NC)；MAX313L为常开模式(NO)；MAX314L具有两路常闭开关和两路常开开关。三种器件均可工作于+4.5V至+36V单电源或±4.5V至±20V双电源，提供16引脚TSSOP、SO或DIP封装。

应用

  • 音频信号切换
  • 航空电子
  • 通信系统
  • 数据采集
  • PBX/PABX系统
  • 采样保持电路
  • 测试设备
  • xDSL调制解调器
MAX314L
10Ω、四路、SPST、+3V逻辑兼容模拟开关

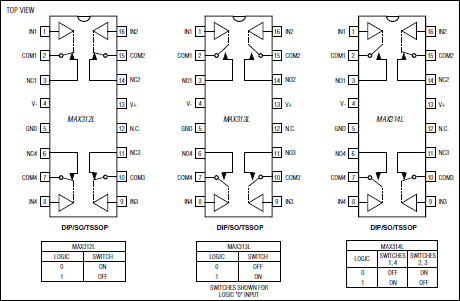

MAX312L、MAX313L、MAX314L：引脚配置
