MAX31180

量产

扩频晶振倍频器

理想用于需要精密中心频率,并对频率进行调制以降低EMI及谐波分量的应用

数据手册 (Rev. 3)
产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 产生16MHz至134MHz扩频时钟
  • 可选择1倍、2倍和4倍时钟倍率
  • 中心扩频抖动
  • 可选扩频调制幅度：±0.5%、±1.0%和±1.5%
  • 扩频禁用模式
  • 极低的逐周期抖动
  • 输出为高阻的关断模式，
  • 低功耗
  • 3.0V至3.6V单电源供电
  • -40°C至+125°C工作温度范围
  • 小尺寸8引脚µSOP封装
  • MAX31180AUA/V+ Only)通过AEC-Q100认证
MAX31180
扩频晶振倍频器

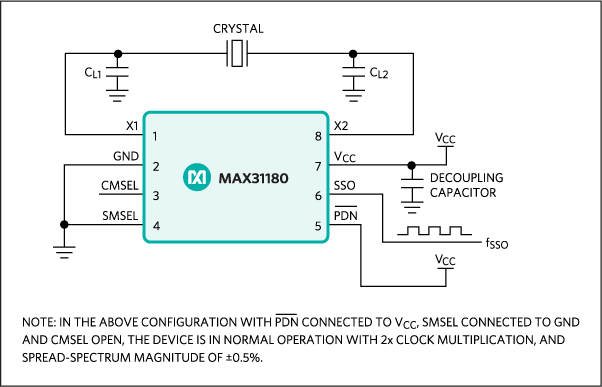

MAX31180: Typical Operating Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
时钟产生与分配 1
DS1080L
量产 扩频晶振倍频器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX31180EVKIT

MAX31180 评估板

立即购买 更多内容

特性和优点

  • 易于评估MAX31180AUA+
  • +3.3V单电源供电
    • 较低峰值周期至周期抖动：75ns，典型值
    • 可配置时钟倍频器
    • 可选扩频幅值
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX31180评估板(EV kit)为完全装配并经过测试的PCB，用于评估MAX31180扩频晶振倍频器。评估板采用3.3V单电源工作，板载晶振提供25MHz时钟信号。评估板也提供连接头引脚，以配置时钟频率倍频器、扩频幅值，以及禁止扩频功能的方法。包括用于时钟输出的SMA连接器，便于连接测试设备。

应用

  • 汽车
  • 电缆调制解调器
  • 蜂窝电话
  • 计算机外设
  • 复印机
  • 娱乐
  • PC
  • 打印机
MAX31180EVKIT
MAX31180 评估板
