MAX30207

精度为±0.1°C的1-Wire®数字温度传感器

更多 showmore-icon

MAX30207是一款低功耗、高精度、接触式数字温度传感器,采用1-Wire接口

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高准确度和高精度
    • +30°至+50°C范围,精度为C±0.1°C
    • 0°C至+70°C范围,精度为±0.3°C
  • 较长的电池寿命
    • 1.7V至3.6V工作电压范围
    • 测量期间,工作电流为67µA
    • 工作在0.25sps测量速率时,平均电流为0.6µA
    • 16ms积分时间
  • 小尺寸、创新封装
    • 2mm x 2mm微型LGA封装
    • 提供多达32个独立的物理位置地址
  • 安全且合规
    • 唯一的ROM ID使器件具有NIST跟踪能力
    • 高温和低温报警
  • 简单可靠的数字接口
    • 1-Wire® 接口
    • 循环冗余校验(CRC)
    • 多节点组网能力
    • IEC 61000-4-2 ESD保护:±15kV气隙放电,±6kV接触放电
  • 更多细节
    show more Icon

    MAX30207是一款低功耗、高精度数字温度传感器。在+30°C至+50°C范围内,精度为±0.1°C;0°C至+70°C范围内,精度为0.3°C,并提供16位分辨率(0.005°C)。

    该器件采用2mm x 2mm x 0.75mm封装设计,具有超低发热,允许安装在只有两条导线的柔性PCB上,从而尽可能地减少系统PCB的热传导,实现精确的温度测量。

    通过1-Wire®协议串行接口传输数据,该协议只需要一条数据线和一个接地参考端即可实现通信。也可通过这条数据线,利用器件内部的寄生电源电路实现供电。每片MAX30207都有唯一的64位注册码,该识别码已在出厂时编入芯片中。这个唯一的64位注册码在多点1-Wire®网络中可以充当节点地址。在多节点网络中,可选择GPIO引脚作为地址位,以标识每个器件的物理位置。

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    视频

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    MAX30207ACLB+
    • HTML
    • HTML
    MAX30207ACLB+T
    • HTML
    • HTML
    MAX30207BCLB+
    • HTML
    • HTML
    MAX30207BCLB+T
    • HTML
    • HTML
    MAX30207CCLB+
    • HTML
    • HTML
    MAX30207CCLB+T
    • HTML
    • HTML
    MAX30207CLB+
    • HTML
    • HTML
    MAX30207CLB+T
    • HTML
    • HTML
    软件和型号相关生态系统

    软件和型号相关生态系统

    找不到您所需的软件或驱动?

    申请驱动/软件
    评估套件

    评估套件 1

    reference details image

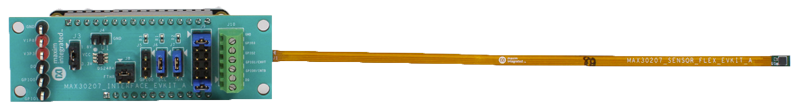

    MAX30207EVSYS

    MAX30207评估系统

    zoom

    MAX30207EVSYS

    MAX30207评估系统

    MAX30207评估系统

    特性和优点

    • 灵活的PCB设计
      • 低热质量,具有快速响应时间
      • 远离额外电路检测温度
    • 易于接触测试点
    • 装配完成且经过测试
    • Windows® 10兼容软件

    产品详情

    MAX30207评估(EV)系统提供了单个平台来评估+/-0.1°C精确温度传感器MAX30207。该EV系统集成了两个通过接头连接的电路板:MAX32630FTHR微控制器板和MAX30207_INTERFACE_EVKIT板。该EV系统还包含用于安装MAX30207 IC的MAX30207_SENSOR_FLEX_EVKIT柔性模块。MAX32630FTHR包含必要的固件,可使用PC GUI程序并向MAX30207接口板供电。MAX30207接口板预装了跳线,以便可快速评估MAX30207。



    应用

    • 物联网(IoT)传感器
    • 医用温度计
    • 可穿戴式体温监测器
