概览

优势和特点

  • 多功能和灵活的开关配置
    • 高速USB数据或音频开关通路
    • 音频配置下自动阻抗检测
    • 全手动开关控制
    • Beyond-the-Rails信号能力
  • 过压保护数据和音频通道
    • 两个独立的OVLO电路
    • OVLO门限可设置为3.37V、4.00V、4.70V或5.00V
  • 支持负电压的音频通道
    • ±5V音频信号(受限于正向OVLO门限)
    • -100dB THD+N
    • -100dB PSRR @ 217Hz
  • 高ESD和浪涌保护USB Type-C触点
    • ±12kV HBM
    • USB Type-C引脚上具有±25V浪涌保护
  • 最小方案尺寸
    • 5 x 5阵列、0.4mm焊距、2.31mm x 2.31mm WLP封装

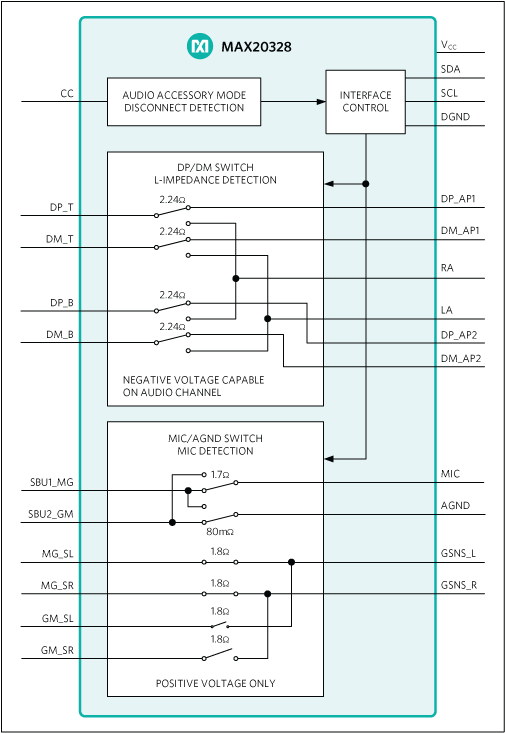

产品详情

MAX20328/MAX20328A为USB Type-C音频接口IC,适用于便携式设备。由于USB Type-C和USB供电(PD)使得高压充电方案随时可用,因此数据和SBU线存在短路到总线高电压的风险,可能会永久损坏便携式设备。当USB 2.0数据线与模拟音频信号多路复用时,后者会在正电压与负电压之间变化,所以也需要保护。当有音频附件插入时,器件能够检测CC引脚连接事件,以禁止麦克风偏置,避免噼噗噪声。

MAX20328/MAX20328A采用5 x 5阵列、25焊球、0.4mm焊距、2.31mm x 2.31mm晶圆级封装(WLP)。

应用

  • 平板设备
  • 智能电话
  • 平板PC

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
