MAX19713

10位、45Msps、全双工模拟前端

超低功耗AFE，集成了Tx DAC、Rx ADC和辅助控制数据转换器

量产

顶部

概览

优势和特点
产品详情

优势和特点

双路10位、45Msps Rx ADC和双路10位、45Msps Tx DAC
超低功耗
- f_CLK = 45MHz时，FD模式下消耗91.8mW
- f_CLK = 45MHz时，低速接收(Rx)模式下消耗79.2mW
- f_CLK = 45MHz时，低速发送(Tx)模式下消耗49.5mW
- 低电流待机模式和关断模式
可编程Tx DAC共模直流电压，调节I/Q失调
优异的动态性能
- f_IN = 5.5MHz时，SNR = 54.1dB (Rx ADC)
- f_OUT = 2.2MHz时，SFDR = 70.3dBc (Tx DAC)
三路12位、1µs辅助DAC
10位、333ksps辅助ADC，带有4:1多路复用器输入和数据平均电路
卓越的增益/相位匹配度
- f_IN = 5.5MHz时，匹配度为：±0.03°相位匹配、±0.02dB增益匹配(Rx ADC)
复用并行数字I/O
串口控制
多种功率管理模式
- 关断、待机、空闲、Tx/Rx禁用
小尺寸、56引脚、薄型QFN封装(7mm x 7mm x 0.8mm)

产品详情

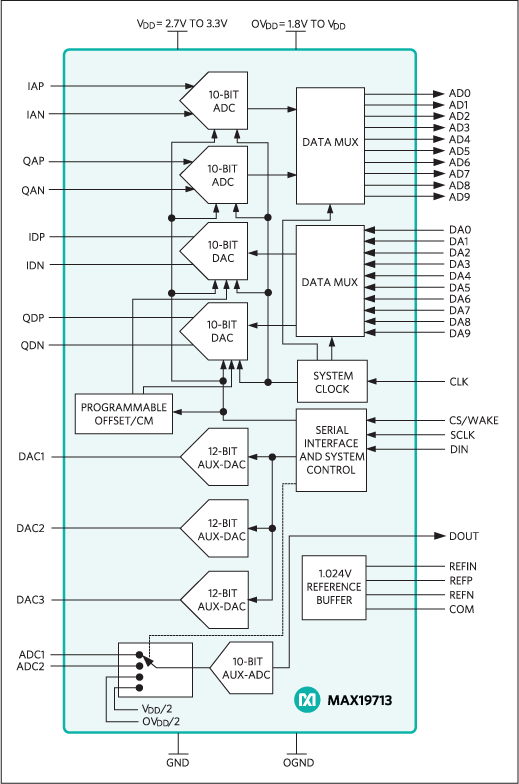

MAX19713是超低功耗、高集成度混合信号模拟前端(AFE)，工作在全双工(FD)模式，可理想用于宽带通信系统。该器件经过优化，能够以极低功耗获得较高的动态性能，集成了双路10位、45Msps接收(Rx) ADC，双路10位、45Msps发送(Tx) DAC，用于辅助RF前端控制的3路快速建立、12位DAC和1路10位、333ksps辅助ADC。在45MHz时钟频率下，FD工作模式的典型功耗为91.8mW。

Rx ADC在5.5MHz输入频率、45MHz时钟频率下具有54dB的SINAD和72.2dBc的SFDR。模拟I/Q输入放大器为全差分结构，可接受1.024V_P-P满量程信号。I/Q通道匹配度典型值为：±0.03°相位匹配、±0.02dB增益匹配。

Tx DAC在f_CLK = 45MHz、f_OUT = 2.2MHz时，具有70.3dBc的SFDR。I/Q满量程模拟输出电压范围为差分±400mV。输出直流共模电压从0.71V至1.06V。可调节I/Q通道失调，优化边带抑制/载波抑制。I/Q通道匹配度典型值为：±0.01dB增益匹配和±0.05°相位匹配。

Rx ADC和Tx DAC使用两个独立的10位高速数字总线，能够工作在频分复用全双工模式。Rx ADC和Tx DAC可以单独关闭，优化电源管理。3线串行接口控制电源管理模式、辅助DAC通道和辅助ADC通道。

MAX19713采用2.7V至3.3V模拟电源和1.8V至3.3V数字I/O电源供电。MAX19713工作在扩展工业级温度范围(-40°C至+85°C)，提供56引脚、薄型QFN封装。数据资料最后部分的选型指南列出了AFE系列的引脚兼容产品。对于时分复用(TDD)系统，请参考MAX19705–MAX19708 AFE系列产品。

应用

802.11a/b/g WLAN
便携式通信设备
VoIP终端
WiMAX CPE

产品分类

模数转换器
- 高速通信AFE

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (8)

MAX19713EVCMODU

MAX19710、MAX19712和MAX19713评估板/评估系统

MAX19713EVKIT

MAX19710、MAX19712和MAX19713评估板/评估系统

MAX19712EVCMODU

MAX19710、MAX19712和MAX19713评估板/评估系统

MAX19711EVCMODU

MAX19710、MAX19712和MAX19713评估板/评估系统

MAX19712EVKIT

MAX19710、MAX19712和MAX19713评估板/评估系统

MAX19710EVCMODU

MAX19710、MAX19712和MAX19713评估板/评估系统

MAX19710EVKIT

MAX19710、MAX19712和MAX19713评估板/评估系统

MAX19711EVKIT

MAX19710、MAX19712和MAX19713评估板/评估系统

MAX19713EVCMODU

查看此评估套件详细信息

MAX19710–MAX19713评估系统(EV system)由MAX19710–MAX19713评估板(EV kit)、Maxim命令模块(CMODUSB)接口板和软件组成。欲使用个人计算机对MAX19710–MAX19713进行全面评估，请订购完整的EV系统(参考完整数据资料中的定购信息)。若之前在购买Maxim的评估系统时已经购买了命令模块，或在其它微控制器(µC)系统中进行评估，请订购评估板。

MAX19710–MAX19713评估板是经过完全安装与测试的PCB，包含有评估MAX19710–MAX19713模拟前端(AFE)性能所需的全部元件。这四款AFE集成有双路接收模数转换器(Rx ADC)、双路发送数模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC和一个低速串行ADC。评估板Rx ADC可接收交流或直流耦合的差分或单端模拟输入，包括有能将Tx DAC差分输出信号转换成单端模拟输出的电路。评估板还包括有从交流正弦输入信号产生时钟信号的电路。评估板采用+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源和±5V双极性电源供电。

Maxim命令模块接口板(CMODUSB)允许PC通过其USB端口仿真3线SPI™接口。Windows® 98SE/2000/XP兼容软件提供友好的用户界面，用于演示MAX19710–MAX19713的功能。该软件可从china.maximintegrated.com/evkitsoftware下载。该程序采用菜单驱动，提供带控制按钮与状态显示的图形化用户界面(GUI)。

应用

无线宽带接入装置
便携式通信设备
个人移动无线装置

优势和特点

ADC/DAC采样速率范围从7.5Msps至45Msps
低电压低功耗工作
增益可调的低速DAC缓冲器
板载时钟整形电路
板载电平转换I/O驱动
经过完全安装与测试
可下载Windows 98SE/2000/XP兼容软件

MAX19713EVKIT

查看此评估套件详细信息

MAX19710–MAX19713评估系统(EV system)由MAX19710–MAX19713评估板(EV kit)、Maxim命令模块(CMODUSB)接口板和软件组成。欲使用个人计算机对MAX19710–MAX19713进行全面评估，请订购完整的EV系统(参考完整数据资料中的定购信息)。若之前在购买Maxim的评估系统时已经购买了命令模块，或在其它微控制器(µC)系统中进行评估，请订购评估板。

MAX19710–MAX19713评估板是经过完全安装与测试的PCB，包含有评估MAX19710–MAX19713模拟前端(AFE)性能所需的全部元件。这四款AFE集成有双路接收模数转换器(Rx ADC)、双路发送数模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC和一个低速串行ADC。评估板Rx ADC可接收交流或直流耦合的差分或单端模拟输入，包括有能将Tx DAC差分输出信号转换成单端模拟输出的电路。评估板还包括有从交流正弦输入信号产生时钟信号的电路。评估板采用+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源和±5V双极性电源供电。

Maxim命令模块接口板(CMODUSB)允许PC通过其USB端口仿真3线SPI™接口。Windows® 98SE/2000/XP兼容软件提供友好的用户界面，用于演示MAX19710–MAX19713的功能。该软件可从china.maximintegrated.com/evkitsoftware下载。该程序采用菜单驱动，提供带控制按钮与状态显示的图形化用户界面(GUI)。

应用

无线宽带接入装置
便携式通信设备
个人移动无线装置

优势和特点

ADC/DAC采样速率范围从7.5Msps至45Msps
低电压低功耗工作
增益可调的低速DAC缓冲器
板载时钟整形电路
板载电平转换I/O驱动
经过完全安装与测试
可下载Windows 98SE/2000/XP兼容软件

MAX19712EVCMODU

查看此评估套件详细信息

MAX19710–MAX19713评估系统(EV system)由MAX19710–MAX19713评估板(EV kit)、Maxim命令模块(CMODUSB)接口板和软件组成。欲使用个人计算机对MAX19710–MAX19713进行全面评估，请订购完整的EV系统(参考完整数据资料中的定购信息)。若之前在购买Maxim的评估系统时已经购买了命令模块，或在其它微控制器(µC)系统中进行评估，请订购评估板。

MAX19710–MAX19713评估板是经过完全安装与测试的PCB，包含有评估MAX19710–MAX19713模拟前端(AFE)性能所需的全部元件。这四款AFE集成有双路接收模数转换器(Rx ADC)、双路发送数模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC和一个低速串行ADC。评估板Rx ADC可接收交流或直流耦合的差分或单端模拟输入，包括有能将Tx DAC差分输出信号转换成单端模拟输出的电路。评估板还包括有从交流正弦输入信号产生时钟信号的电路。评估板采用+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源和±5V双极性电源供电。

Maxim命令模块接口板(CMODUSB)允许PC通过其USB端口仿真3线SPI™接口。Windows® 98SE/2000/XP兼容软件提供友好的用户界面，用于演示MAX19710–MAX19713的功能。该软件可从china.maximintegrated.com/evkitsoftware下载。该程序采用菜单驱动，提供带控制按钮与状态显示的图形化用户界面(GUI)。

应用

无线宽带接入装置
便携式通信设备
个人移动无线装置

优势和特点

ADC/DAC采样速率范围从7.5Msps至45Msps
低电压低功耗工作
增益可调的低速DAC缓冲器
板载时钟整形电路
板载电平转换I/O驱动
经过完全安装与测试
可下载Windows 98SE/2000/XP兼容软件

MAX19711EVCMODU

查看此评估套件详细信息

MAX19710–MAX19713评估系统(EV system)由MAX19710–MAX19713评估板(EV kit)、Maxim命令模块(CMODUSB)接口板和软件组成。欲使用个人计算机对MAX19710–MAX19713进行全面评估，请订购完整的EV系统(参考完整数据资料中的定购信息)。若之前在购买Maxim的评估系统时已经购买了命令模块，或在其它微控制器(µC)系统中进行评估，请订购评估板。

MAX19710–MAX19713评估板是经过完全安装与测试的PCB，包含有评估MAX19710–MAX19713模拟前端(AFE)性能所需的全部元件。这四款AFE集成有双路接收模数转换器(Rx ADC)、双路发送数模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC和一个低速串行ADC。评估板Rx ADC可接收交流或直流耦合的差分或单端模拟输入，包括有能将Tx DAC差分输出信号转换成单端模拟输出的电路。评估板还包括有从交流正弦输入信号产生时钟信号的电路。评估板采用+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源和±5V双极性电源供电。

Maxim命令模块接口板(CMODUSB)允许PC通过其USB端口仿真3线SPI™接口。Windows® 98SE/2000/XP兼容软件提供友好的用户界面，用于演示MAX19710–MAX19713的功能。该软件可从china.maximintegrated.com/evkitsoftware下载。该程序采用菜单驱动，提供带控制按钮与状态显示的图形化用户界面(GUI)。

应用

无线宽带接入装置
便携式通信设备
个人移动无线装置

优势和特点

ADC/DAC采样速率范围从7.5Msps至45Msps
低电压低功耗工作
增益可调的低速DAC缓冲器
板载时钟整形电路
板载电平转换I/O驱动
经过完全安装与测试
可下载Windows 98SE/2000/XP兼容软件

MAX19712EVKIT

查看此评估套件详细信息

MAX19710–MAX19713评估系统(EV system)由MAX19710–MAX19713评估板(EV kit)、Maxim命令模块(CMODUSB)接口板和软件组成。欲使用个人计算机对MAX19710–MAX19713进行全面评估，请订购完整的EV系统(参考完整数据资料中的定购信息)。若之前在购买Maxim的评估系统时已经购买了命令模块，或在其它微控制器(µC)系统中进行评估，请订购评估板。

MAX19710–MAX19713评估板是经过完全安装与测试的PCB，包含有评估MAX19710–MAX19713模拟前端(AFE)性能所需的全部元件。这四款AFE集成有双路接收模数转换器(Rx ADC)、双路发送数模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC和一个低速串行ADC。评估板Rx ADC可接收交流或直流耦合的差分或单端模拟输入，包括有能将Tx DAC差分输出信号转换成单端模拟输出的电路。评估板还包括有从交流正弦输入信号产生时钟信号的电路。评估板采用+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源和±5V双极性电源供电。

Maxim命令模块接口板(CMODUSB)允许PC通过其USB端口仿真3线SPI™接口。Windows® 98SE/2000/XP兼容软件提供友好的用户界面，用于演示MAX19710–MAX19713的功能。该软件可从china.maximintegrated.com/evkitsoftware下载。该程序采用菜单驱动，提供带控制按钮与状态显示的图形化用户界面(GUI)。

应用

无线宽带接入装置
便携式通信设备
个人移动无线装置

优势和特点

ADC/DAC采样速率范围从7.5Msps至45Msps
低电压低功耗工作
增益可调的低速DAC缓冲器
板载时钟整形电路
板载电平转换I/O驱动
经过完全安装与测试
可下载Windows 98SE/2000/XP兼容软件

MAX19710EVCMODU

查看此评估套件详细信息

MAX19710–MAX19713评估系统(EV system)由MAX19710–MAX19713评估板(EV kit)、Maxim命令模块(CMODUSB)接口板和软件组成。欲使用个人计算机对MAX19710–MAX19713进行全面评估，请订购完整的EV系统(参考完整数据资料中的定购信息)。若之前在购买Maxim的评估系统时已经购买了命令模块，或在其它微控制器(µC)系统中进行评估，请订购评估板。

MAX19710–MAX19713评估板是经过完全安装与测试的PCB，包含有评估MAX19710–MAX19713模拟前端(AFE)性能所需的全部元件。这四款AFE集成有双路接收模数转换器(Rx ADC)、双路发送数模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC和一个低速串行ADC。评估板Rx ADC可接收交流或直流耦合的差分或单端模拟输入，包括有能将Tx DAC差分输出信号转换成单端模拟输出的电路。评估板还包括有从交流正弦输入信号产生时钟信号的电路。评估板采用+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源和±5V双极性电源供电。

Maxim命令模块接口板(CMODUSB)允许PC通过其USB端口仿真3线SPI™接口。Windows® 98SE/2000/XP兼容软件提供友好的用户界面，用于演示MAX19710–MAX19713的功能。该软件可从china.maximintegrated.com/evkitsoftware下载。该程序采用菜单驱动，提供带控制按钮与状态显示的图形化用户界面(GUI)。

应用

无线宽带接入装置
便携式通信设备
个人移动无线装置

优势和特点

ADC/DAC采样速率范围从7.5Msps至45Msps
低电压低功耗工作
增益可调的低速DAC缓冲器
板载时钟整形电路
板载电平转换I/O驱动
经过完全安装与测试
可下载Windows 98SE/2000/XP兼容软件

MAX19710EVKIT

查看此评估套件详细信息

MAX19710–MAX19713评估系统(EV system)由MAX19710–MAX19713评估板(EV kit)、Maxim命令模块(CMODUSB)接口板和软件组成。欲使用个人计算机对MAX19710–MAX19713进行全面评估，请订购完整的EV系统(参考完整数据资料中的定购信息)。若之前在购买Maxim的评估系统时已经购买了命令模块，或在其它微控制器(µC)系统中进行评估，请订购评估板。

MAX19710–MAX19713评估板是经过完全安装与测试的PCB，包含有评估MAX19710–MAX19713模拟前端(AFE)性能所需的全部元件。这四款AFE集成有双路接收模数转换器(Rx ADC)、双路发送数模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC和一个低速串行ADC。评估板Rx ADC可接收交流或直流耦合的差分或单端模拟输入，包括有能将Tx DAC差分输出信号转换成单端模拟输出的电路。评估板还包括有从交流正弦输入信号产生时钟信号的电路。评估板采用+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源和±5V双极性电源供电。

Maxim命令模块接口板(CMODUSB)允许PC通过其USB端口仿真3线SPI™接口。Windows® 98SE/2000/XP兼容软件提供友好的用户界面，用于演示MAX19710–MAX19713的功能。该软件可从china.maximintegrated.com/evkitsoftware下载。该程序采用菜单驱动，提供带控制按钮与状态显示的图形化用户界面(GUI)。

应用

无线宽带接入装置
便携式通信设备
个人移动无线装置

优势和特点

ADC/DAC采样速率范围从7.5Msps至45Msps
低电压低功耗工作
增益可调的低速DAC缓冲器
板载时钟整形电路
板载电平转换I/O驱动
经过完全安装与测试
可下载Windows 98SE/2000/XP兼容软件

MAX19711EVKIT

查看此评估套件详细信息

MAX19710–MAX19713评估系统(EV system)由MAX19710–MAX19713评估板(EV kit)、Maxim命令模块(CMODUSB)接口板和软件组成。欲使用个人计算机对MAX19710–MAX19713进行全面评估，请订购完整的EV系统(参考完整数据资料中的定购信息)。若之前在购买Maxim的评估系统时已经购买了命令模块，或在其它微控制器(µC)系统中进行评估，请订购评估板。

MAX19710–MAX19713评估板是经过完全安装与测试的PCB，包含有评估MAX19710–MAX19713模拟前端(AFE)性能所需的全部元件。这四款AFE集成有双路接收模数转换器(Rx ADC)、双路发送数模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC和一个低速串行ADC。评估板Rx ADC可接收交流或直流耦合的差分或单端模拟输入，包括有能将Tx DAC差分输出信号转换成单端模拟输出的电路。评估板还包括有从交流正弦输入信号产生时钟信号的电路。评估板采用+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源和±5V双极性电源供电。

Maxim命令模块接口板(CMODUSB)允许PC通过其USB端口仿真3线SPI™接口。Windows® 98SE/2000/XP兼容软件提供友好的用户界面，用于演示MAX19710–MAX19713的功能。该软件可从china.maximintegrated.com/evkitsoftware下载。该程序采用菜单驱动，提供带控制按钮与状态显示的图形化用户界面(GUI)。

应用

无线宽带接入装置
便携式通信设备
个人移动无线装置

优势和特点

ADC/DAC采样速率范围从7.5Msps至45Msps
低电压低功耗工作
增益可调的低速DAC缓冲器
板载时钟整形电路
板载电平转换I/O驱动
经过完全安装与测试
可下载Windows 98SE/2000/XP兼容软件

参考资料

数据手册

MAX19713: 10位、45Msps、全双工模拟前端 Data Sheet (Rev. 1)
10/5/2007
PDF

解决方案通报和手册

RF Communications Product Selector Guide
1/30/2020
PDF

技术文章

Navigate the AFE and Data-Converter Maze in Mobile Wireless Terminals
5/9/2013

工具及仿真模型

Software Development

MAX19713 AFE EV Kit Software, 1.0.0

ZIP

配套产品推荐

MAX19713 配套产品

推荐使用的相关器件

MAX19708, MAX19705, MAX19706, MAX19707, MAX19711, MAX19712.
