MAX19705

10位、7.5Msps、超低功耗模拟前端

更多 showmore-icon

产品详情
特性
  • 双路10位7.5Msps Rx ADC和双路10位7.5Msps Tx DAC
  • 超低功耗
    fCLK = 7.5MHz快速模式下消耗28.2mW
    fCLK = 7.5MHz慢速模式下消耗21mW
    低电流待机模式和关断模式
  • 可编程Tx DAC共模直流电压和I/Q失调
  • 优异的动态性能
    fIN = 1.875MHz时,SNR = 55.1dB (Rx ADC)
    fOUT = 620kHz时,SFDR = 77.2dBc (Tx DAC)
  • 三路12位、1µs辅助DAC
  • 10位333ksps辅助ADC,带有4:1多路复用器输入和数据平均电路
  • 卓越的增益/相位匹配度
    fIN = 1.875MHz时,匹配度为:±0.01°相位匹配、±0.02dB增益匹配(Rx ADC)
  • 多路复用并行数字I/O
  • 串行接口控制
  • 多种功耗管理电路:关断、待机、空闲、Tx/Rx禁用
  • 小尺寸、48引脚、薄型QFN封装(7mm x 7mm x 0.8mm)
  • 更多细节
    show more Icon

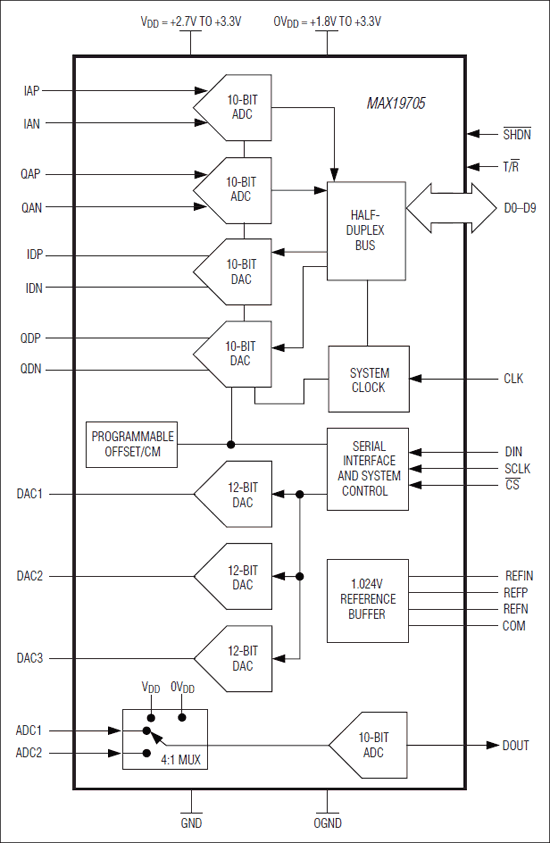

    MAX19705是超低功耗、混合信号模拟前端(AFE),设计用于功耗敏感的通信设备。该器件经过优化处理能够以极低的功耗获得较高的动态性能,集成了两路10位7.5Msps接收(Rx) ADC、两路10位7.5Msps发送(Tx) DAC,用于辅助RF前端控制的3路快速建立、12位DAC和10位、333ksps辅助ADC。Tx-Rx FAST模式、7.5MHz时钟频率下,功耗典型值为28.2mW。

    Rx ADC在1.875MHz输入频率、7.5MHz时钟频率下具有55.1dB SNR和73.4dBc SFDR。模拟I/Q输入放大器为全差分结构,可接收1.024VP-P满量程信号。I/Q通道匹配度典型值为:±0.01°相位匹配和±0.02dB增益匹配。

    Tx DAC在fOUT = 620kHz、fCLK = 7.5MHz时,SFDR为77.2dBc。模拟I/Q满量程输出电压为±400mV。Tx DAC共模直流电压在0.9V至1.35V之间选择。可调节I/Q通道的失调。I/Q通道匹配度的典型值为:±0.03dB增益匹配和±0.08°相位匹配。

    Rx ADC和Tx DAC共享一个10位并行高速数字总线,在时分复用(TDD)系统中提供半双工模式。3线串行接口控制电源管理模式、辅助DAC通道和辅助ADC通道。

    MAX19705采用单+2.7V至+3.3V模拟电源和+1.8V至+3.3V数字I/O电源供电,工作在扩展工业级温度范围(-40°C至+85°C),提供48引脚、薄型QFN封装。 若需了解所有引脚兼容的AFE,请参考参数表

    应用

    • 无线宽带接入装置
    • 便携式通信设备
    • 个人移动无线装置(PMR)

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 4

    MAX19706EVKIT

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    zoom

    MAX19706EVKIT

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    特性和优点

    • ADC/DAC采样速率为7.5Msps至45Msps
    • 低压、低功耗
    • 增益可调节、低速DAC缓冲器
    • 板上时钟整形电路
    • 板上电平转换I/O驱动器
    • 安装并经过测试
    • 提供Windows 98/2000/XP兼容软件

    产品详情

    MAX19705–MAX19708评估系统(EV system)由MAX19705–MAX19708评估板(EV kit)、Maxim命令模块(CMOD232或CMODUSB)接口板以及软件组成。可定购完整的评估系统(参见完整数据资料中的定购信息),利用个人计算机对MAX19705–MAX19708进行全面评估。如果先前购买Maxim的评估系统时已经购买了命令模块,或使用其它基于微控制器(µC)的系统,可单独订购评估板。

    MAX19705–MAX19708评估板是完全安装并经过测试的电路板,包括用来评估MAX19705–MAX19708模拟前端(AFE)所需的全部元件。MAX19705–MAX19708内置两路接收模/数转换器(Rx ADC)、两路发送数/模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC以及低速串行ADC。该评估板可接受AC或DC耦合、差分或单端Rx ADC模拟输入,并包括将Tx DAC差分输出信号转换为单端模拟输出信号的电路。该系列评估板还包括从AC正弦波输入产生时钟信号的电路。评估板工作在+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源以及±5V双极性电源。

    利用Maxim命令模块接口板(CMOD232或CMODUSB),通过个人计算机的串口或USB口模拟SPI 3线接口。Windows® 98/2000/XP兼容的软件(可以从china.maximintegrated.com下载)提供友好的用户界面,演示MAX19705–MAX19708的功能。该程序由菜单驱动,并提供带控制按钮与状态显示的图形用户界面(GUI)。

    应用

    • 无线宽带接入装置
    • 便携式通信设备
    • 个人移动无线装置(PMR)

    MAX19708EVKIT

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    zoom

    MAX19708EVKIT

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    特性和优点

    • ADC/DAC采样速率为7.5Msps至45Msps
    • 低压、低功耗
    • 增益可调节、低速DAC缓冲器
    • 板上时钟整形电路
    • 板上电平转换I/O驱动器
    • 安装并经过测试
    • 提供Windows 98/2000/XP兼容软件

    产品详情

    MAX19705–MAX19708评估系统(EV system)由MAX19705–MAX19708评估板(EV kit)、Maxim命令模块(CMOD232或CMODUSB)接口板以及软件组成。可定购完整的评估系统(参见完整数据资料中的定购信息),利用个人计算机对MAX19705–MAX19708进行全面评估。如果先前购买Maxim的评估系统时已经购买了命令模块,或使用其它基于微控制器(µC)的系统,可单独订购评估板。

    MAX19705–MAX19708评估板是完全安装并经过测试的电路板,包括用来评估MAX19705–MAX19708模拟前端(AFE)所需的全部元件。MAX19705–MAX19708内置两路接收模/数转换器(Rx ADC)、两路发送数/模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC以及低速串行ADC。该评估板可接受AC或DC耦合、差分或单端Rx ADC模拟输入,并包括将Tx DAC差分输出信号转换为单端模拟输出信号的电路。该系列评估板还包括从AC正弦波输入产生时钟信号的电路。评估板工作在+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源以及±5V双极性电源。

    利用Maxim命令模块接口板(CMOD232或CMODUSB),通过个人计算机的串口或USB口模拟SPI 3线接口。Windows® 98/2000/XP兼容的软件(可以从china.maximintegrated.com下载)提供友好的用户界面,演示MAX19705–MAX19708的功能。该程序由菜单驱动,并提供带控制按钮与状态显示的图形用户界面(GUI)。

    应用

    • 无线宽带接入装置
    • 便携式通信设备
    • 个人移动无线装置(PMR)

    MAX19705EVKIT

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    zoom

    MAX19705EVKIT

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    特性和优点

    • ADC/DAC采样速率为7.5Msps至45Msps
    • 低压、低功耗
    • 增益可调节、低速DAC缓冲器
    • 板上时钟整形电路
    • 板上电平转换I/O驱动器
    • 安装并经过测试
    • 提供Windows 98/2000/XP兼容软件

    产品详情

    MAX19705–MAX19708评估系统(EV system)由MAX19705–MAX19708评估板(EV kit)、Maxim命令模块(CMOD232或CMODUSB)接口板以及软件组成。可定购完整的评估系统(参见完整数据资料中的定购信息),利用个人计算机对MAX19705–MAX19708进行全面评估。如果先前购买Maxim的评估系统时已经购买了命令模块,或使用其它基于微控制器(µC)的系统,可单独订购评估板。

    MAX19705–MAX19708评估板是完全安装并经过测试的电路板,包括用来评估MAX19705–MAX19708模拟前端(AFE)所需的全部元件。MAX19705–MAX19708内置两路接收模/数转换器(Rx ADC)、两路发送数/模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC以及低速串行ADC。该评估板可接受AC或DC耦合、差分或单端Rx ADC模拟输入,并包括将Tx DAC差分输出信号转换为单端模拟输出信号的电路。该系列评估板还包括从AC正弦波输入产生时钟信号的电路。评估板工作在+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源以及±5V双极性电源。

    利用Maxim命令模块接口板(CMOD232或CMODUSB),通过个人计算机的串口或USB口模拟SPI 3线接口。Windows® 98/2000/XP兼容的软件(可以从china.maximintegrated.com下载)提供友好的用户界面,演示MAX19705–MAX19708的功能。该程序由菜单驱动,并提供带控制按钮与状态显示的图形用户界面(GUI)。

    应用

    • 无线宽带接入装置
    • 便携式通信设备
    • 个人移动无线装置(PMR)

    MAX19707EVKIT

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    zoom

    MAX19707EVKIT

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    MAX19705、MAX19706、MAX19707和MAX19708评估板

    特性和优点

    • ADC/DAC采样速率为7.5Msps至45Msps
    • 低压、低功耗
    • 增益可调节、低速DAC缓冲器
    • 板上时钟整形电路
    • 板上电平转换I/O驱动器
    • 安装并经过测试
    • 提供Windows 98/2000/XP兼容软件

    产品详情

    MAX19705–MAX19708评估系统(EV system)由MAX19705–MAX19708评估板(EV kit)、Maxim命令模块(CMOD232或CMODUSB)接口板以及软件组成。可定购完整的评估系统(参见完整数据资料中的定购信息),利用个人计算机对MAX19705–MAX19708进行全面评估。如果先前购买Maxim的评估系统时已经购买了命令模块,或使用其它基于微控制器(µC)的系统,可单独订购评估板。

    MAX19705–MAX19708评估板是完全安装并经过测试的电路板,包括用来评估MAX19705–MAX19708模拟前端(AFE)所需的全部元件。MAX19705–MAX19708内置两路接收模/数转换器(Rx ADC)、两路发送数/模转换器(Tx DAC)、1.024V内部电压基准、三个低速串行DAC以及低速串行ADC。该评估板可接受AC或DC耦合、差分或单端Rx ADC模拟输入,并包括将Tx DAC差分输出信号转换为单端模拟输出信号的电路。该系列评估板还包括从AC正弦波输入产生时钟信号的电路。评估板工作在+3.0V模拟电源、+1.8V数字电源、+3.0V时钟电源以及±5V双极性电源。

    利用Maxim命令模块接口板(CMOD232或CMODUSB),通过个人计算机的串口或USB口模拟SPI 3线接口。Windows® 98/2000/XP兼容的软件(可以从china.maximintegrated.com下载)提供友好的用户界面,演示MAX19705–MAX19708的功能。该程序由菜单驱动,并提供带控制按钮与状态显示的图形用户界面(GUI)。

    应用

    • 无线宽带接入装置
    • 便携式通信设备
    • 个人移动无线装置(PMR)
