MAX19710

过期

10位、7.5Msps、全双工模拟前端

超低功耗AFE，集成了Tx DAC、Rx ADC和辅助控制数据转换器

数据手册 (Rev. 0)

产品选型表

Viewing:

概述

双路10位、7.5Msps Rx ADC和双路10位、7.5Msps Tx DAC

超低功耗

f_CLK = 7.5MHz时，FD模式下消耗30mW

f_CLK = 7.5MHz时，低速接收(Rx)模式下消耗21.3mW

f_CLK = 7.5MHz时，低速发送(Tx)模式下消耗21.9mW

低电流待机模式和关断模式

可编程Tx DAC共模直流电压，调节I/Q失调

优异的动态性能

f_IN = 3.3MHz时，SNR = 54.9dB (Rx ADC)

f_OUT = 620kHz时，SFDR = 73.8dBc (Tx DAC)

三路12位、1µs辅助DAC

10位、333ksps辅助ADC，带有4:1多路复用器输入和数据平均电路

卓越的增益/相位匹配度

f_IN = 1.87MHz时，匹配度为：±0.01°相位匹配、±0.01dB增益匹配(Rx ADC)

复用并行数字I/O

串口控制

多种功率管理模式:关断、待机、空闲、Tx/Rx禁用

小尺寸、56引脚、薄型QFN封装(7mm x 7mm x 0.8mm)

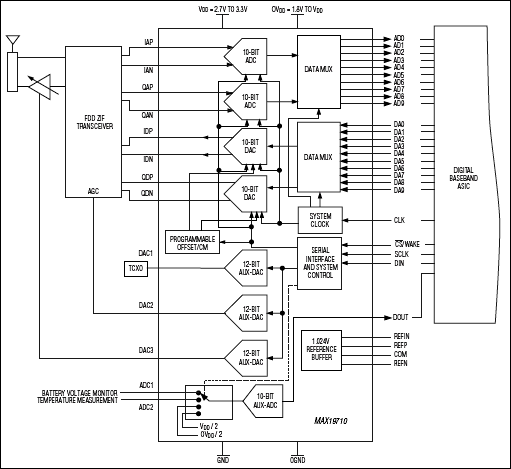

MAX19710是超低功耗、高集成度混合信号模拟前端(AFE)，工作在全双工(FD)模式，可理想用于宽带通信系统。该器件经过优化，能够以极低功耗获得较高的动态性能，集成了双路10位、7.5Msps接收(Rx) ADC，双路10位、7.5Msps发送(Tx) DAC，用于辅助RF前端控制的3路快速建立、12位DAC和1路10位、333ksps辅助ADC。在7.5MHz时钟频率下，FD工作模式的典型功耗为30mW。

Rx ADC在3.3MHz输入频率、7.5MHz时钟频率下具有54.8dB的SINAD和79.8dBc的SFDR。模拟I/Q输入放大器为全差分结构，可接受1.024V_P-P满量程信号。I/Q通道匹配度典型值为：±0.01°相位匹配、±0.01dB增益匹配。

Tx DAC在f_CLK = 7.5MHz、f_OUT = 620kHz时，具有73.8dBc的SFDR。I-Q满量程模拟输出电压范围为差分±400mV。输出直流共模电压从0.89V至1.36V。可调节I/Q通道失调，优化边带抑制/载波抑制。I-Q通道匹配度典型值为：±0.01dB增益匹配和±0.15°相位匹配。

Rx ADC和Tx DAC使用两个独立的10位高速数字总线，能够工作在频分复用全双工模式。Rx ADC和Tx DAC可以单独关闭，优化电源管理。3线串行接口控制电源管理模式、辅助DAC通道和辅助ADC通道。

MAX19710采用2.7V至3.3V模拟电源和1.8V至3.3V数字I/O电源供电。MAX19710工作在扩展工业级温度范围(-40°C至+85°C)，提供56引脚、薄型QFN封装。数据资料最后部分的选型指南列出了AFE系列的引脚兼容产品。对于时分复用(TDD)系统，请参考MAX19705–MAX19708 AFE系列产品。
