MAX19693

12位、4.0Gsps、具有宽动态范围的宽带DAC

更多 showmore-icon

12位、4.0Gsps DAC,提供-164dBm/Hz的噪声密度,功耗1180mW

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 4.0Gsps输出刷新率
  • 业内领先的动态性能
    • fOUT = 400MHz时,SFDR* = 76dBc
    • fOUT = 800MHz时,SFDR* = 70dBc
    • 宽带噪声密度为-164dBm/Hz
  • 低功耗
    • 770mW (fDAC = 2000Msps时)
    • 1180mW (fDAC = 4000Msps时)
  • 4:1复用、LVDS差分输入
    • 每端口高达1000Mwps
  • 内部50Ω差分输出端接
  • 内部电阻扫描模式,用于在线连续确认

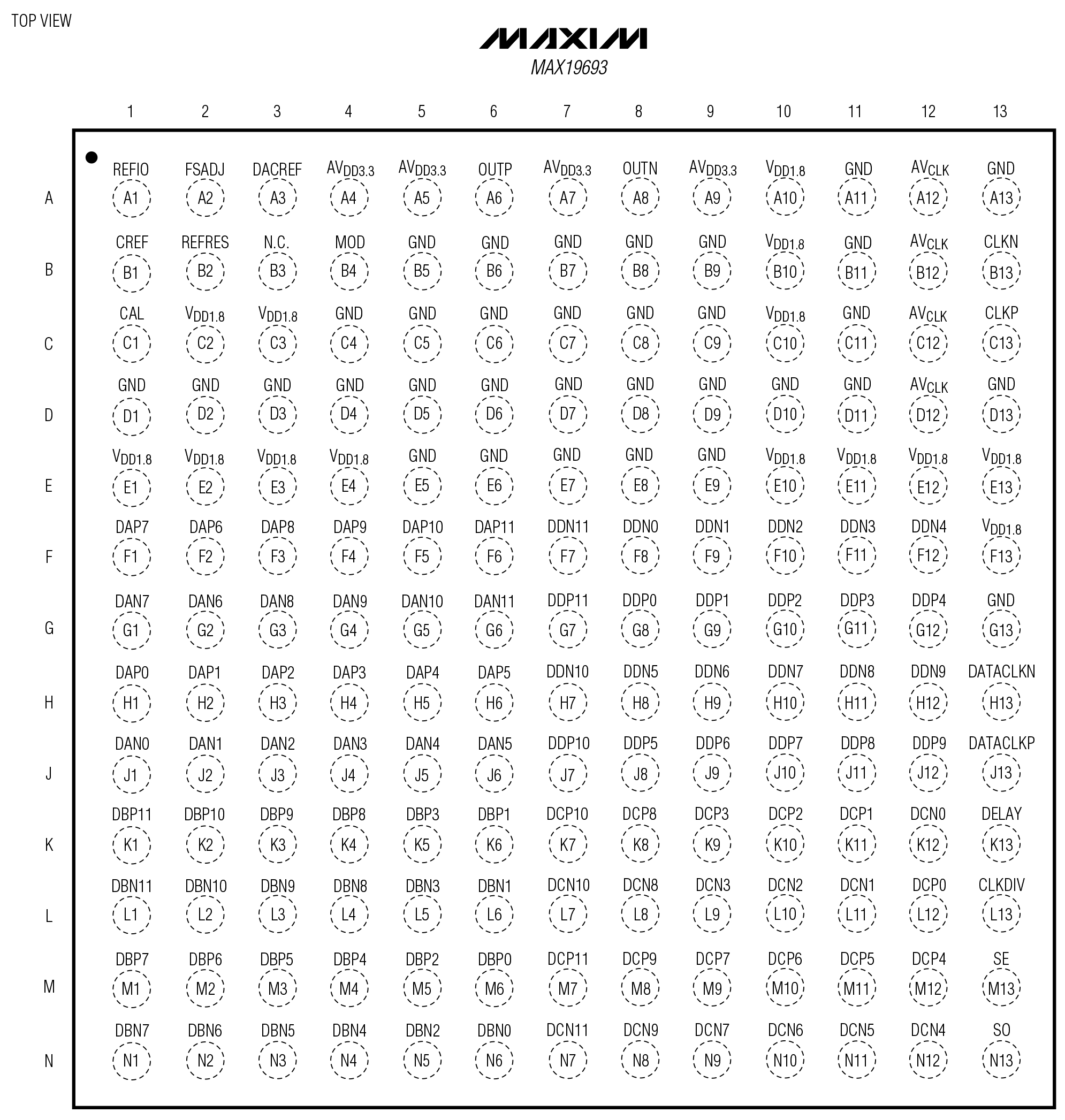

  • 紧凑的、11mm x 11mm 、169引脚CSBGA封装
  • 可提供评估板(定购MAX19693EVKIT)
更多细节
show more Icon

MAX19693为12位、4.0Gsps、数/模转换器(DAC),可以对高频和基带信号进行直接数字合成。该DAC为宽带通信和雷达应用进行了优化。MAX19693具有极佳的杂散和噪声指标,能够在直流至2GHz以上的频率范围内合成宽带信号。高达4.0Gsps的刷新速率能够对超过1.5GHz带宽的信号进行数字合成。

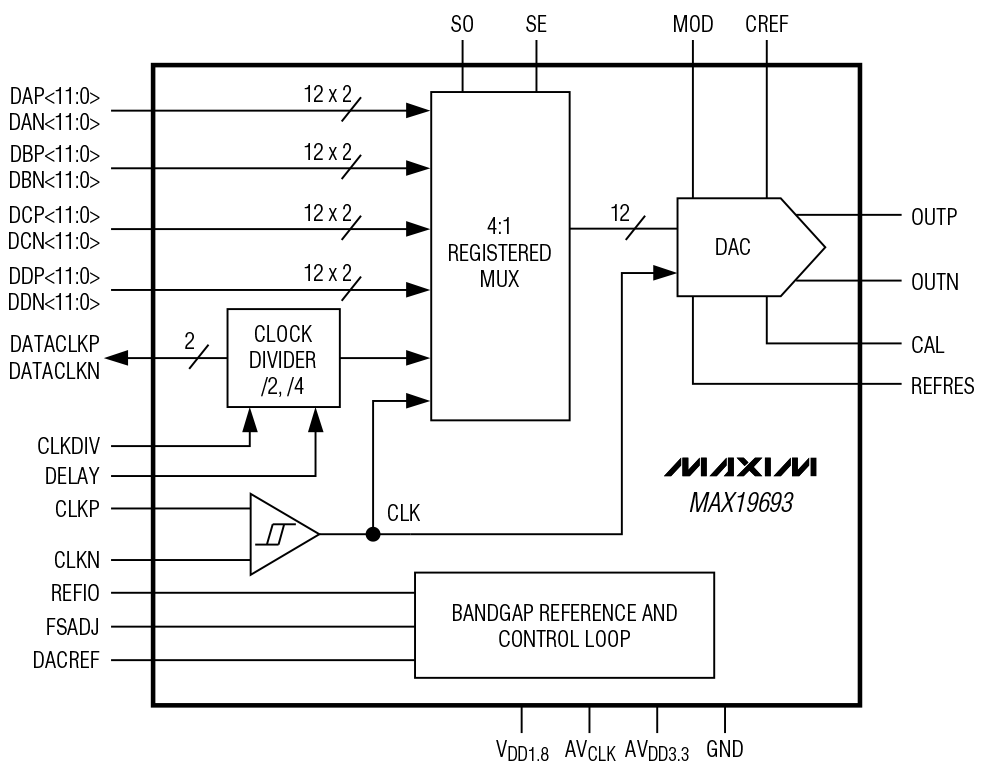

MAX19693包括四路12位低压差分信号(LVDS)复用输入端口,每路可工作在1GHz双倍数据速率(DDR)或四倍数据速率(QDR)模式。DAC接收时钟速率为DAC刷新速率的1/2,转换在时钟的上升、下降两个边沿触发。输入数据速率为DAC刷新速率的1/4 (1/2时钟频率)。MAX19693提供一个LVDS数据时钟输出,简化和FPGA或ASIC接口。

MAX19693为电流型DAC,内置自校准50Ω差分输出端接,保证最佳的动态范围。MAX19693工作于3.3V和1.8V电源下,在4.0Gsps时功耗为1180mW。MAX19693工作于扩展级(-40°C至+85°C)温度范围,提供11mm x 11mm 169 CSBGA封装。

应用

  • 数字IF变换器,用于X波段发射器
  • 直接数字合成器
  • 电子对抗
  • 雷达波形和LO信号合成

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX19693EXW+D
  • HTML
  • HTML
MAX19693EXW-D
  • HTML
  • HTML

评估套件 2

MAX19692EVKIT

MAX19692和MAX19693评估套件

zoom

MAX19692EVKIT

MAX19692和MAX19693评估套件

MAX19692和MAX19693评估套件

特性和优点

  • DAC更新速率:2.3Gsps(最大值)(MAX19692)
  • DAC更新速率:4.0Gsps(最大值)(MAX19693)
  • 使用QSH连接器与Maxim HSDCEP数据源板直接接口
  • 经过验证的12层PCB设计
  • 板载基准电压电路
  • 板载上电复位
  • 板载时钟接口
    • 时钟速率:2.3GHz(最大值)(MAX19692)
    • 时钟速率:2.0GHz(最大值)(MAX19693)
  • 宽带输出变压器
    • 支持范围:< 30MHz到> 2000MHz
  • 装配完成且经过测试
  • 提供数据源(FPGA)板(订购HSDCEP)

产品详情

MAX19692/MAX19693评估套件(EV套件)是装配完成且经过测试的PCB,包含评估MAX19692 2.3Gsps和MAX19693 4.0Gsps 12位、直接RF合成数模转换器(DAC)性能所需的所有元件。评估套件板包括宽带变压器,用于DAC输出的差分到单端转换以及DAC时钟的单端到差分转换。



应用

  • X频段发射器中的数字中频生成
  • 直接数字生成高达2GHz的宽带射频信号
  • 直接数字频率合成器(DDS)
  • 雷达波形和LO信号合成

MAX19693EVKIT

MAX19692和MAX19693评估套件

zoom

MAX19693EVKIT

MAX19692和MAX19693评估套件

MAX19692和MAX19693评估套件

特性和优点

  • DAC更新速率:2.3Gsps(最大值)(MAX19692)
  • DAC更新速率:4.0Gsps(最大值)(MAX19693)
  • 使用QSH连接器与Maxim HSDCEP数据源板直接接口
  • 经过验证的12层PCB设计
  • 板载基准电压电路
  • 板载上电复位
  • 板载时钟接口
    • 时钟速率:2.3GHz(最大值)(MAX19692)
    • 时钟速率:2.0GHz(最大值)(MAX19693)
  • 宽带输出变压器
    • 支持范围:< 30MHz到> 2000MHz
  • 装配完成且经过测试
  • 提供数据源(FPGA)板(订购HSDCEP)

产品详情

MAX19692/MAX19693评估套件(EV套件)是装配完成且经过测试的PCB,包含评估MAX19692 2.3Gsps和MAX19693 4.0Gsps 12位、直接RF合成数模转换器(DAC)性能所需的所有元件。评估套件板包括宽带变压器,用于DAC输出的差分到单端转换以及DAC时钟的单端到差分转换。



应用

  • X频段发射器中的数字中频生成
  • 直接数字生成高达2GHz的宽带射频信号
  • 直接数字频率合成器(DDS)
  • 雷达波形和LO信号合成
