MAX16919
不推荐用于新设计500mA–3A汽车应用高速USB保护器，提供USB主机充电器端口检测
带有主机充电器检测、完全集成的汽车级USB保护器
- 产品模型
- 2
产品详情
- 两路4.0Ω (典型值) RON USB 2.0数据开关
- 22mΩ (典型值)限流BUS开关，可驱动大电容负载
- 480Mbps或12Mbps USB 2.0工作频率
- HVBUS输出提供对电池短路和对地短路保护
- HVD+和HVD-输出提供对电池短路和对HVBUS短路保护
- 20ms故障屏蔽超时周期
- 集成过流和短路自动重试功能
- 集成USB主机充电器端口检测电路
- 较高的ESD保护(HVD+、HVD-、HVBUS)
- ±15kV人体模式
- ±15kV IEC 61000-4-2气隙放电
- ±8kV IEC 61000-4-2接触放电
- 16引脚(3.90mm x 4.94mm) QSOP封装
- -40°C至+105°C工作温度范围
- 通过AEC-Q100标准认证
MAX16919能够为内部低压USB数据线和USB电源提供极高的ESD保护和短路保护，理想用于车载收音机、导航、互联产品以及USB集线器。器件支持高速USB (480Mbps)和全速USB (12Mbps)。此外，器件还集成了为消费电子设备快速充电的启动电路，支持高速USB主机充电端口检测。
短路保护功能包括：HVBUS、HVD+和HVD-输出的电池短路保护，HVD+和HVD-输出的HVBUS短路保护。器件允许短路到高达+18V的电池电压，HVBUS输出端的对地短路保护和过流保护可有效防护内部BUS电源不受过流故障的影响。
器件在所有输出保护引脚(HVBUS、HVD+和HVD-)提供较高的ESD保护(±15kV气隙放电和±8kV接触放电)。

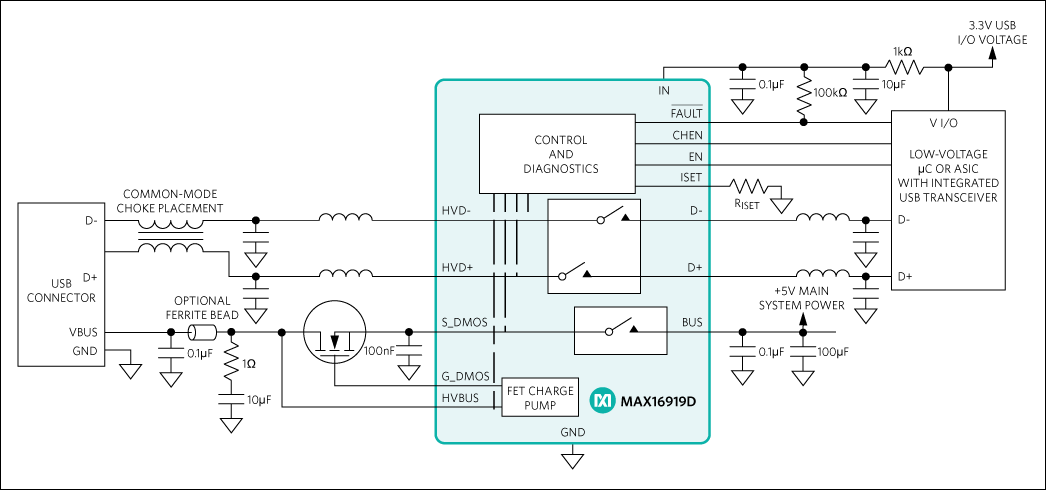

器件具有两路4.0Ω低导通电阻高速USB开关和一路22mΩ低压限流BUS开关，并集成一个外部高压功率开关控制器。BUS开关可启动不符合USB规范的大容性负载。器件带有使能控制输入、故障指示输出，并集成主机充电端口检测电路，支持USB 2.0电池充电规范。
器件采用16引脚QSOP封装，工作在-40°C至+105°C温度范围。
应用
- 汽车USB保护
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16919BGEE/V+ | 16-QSOP-150_MIL | ||
| MAX16919BGEE/V+T | 16-QSOP-150_MIL |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 9, 2020 - 1996 WAFER FAB |
||
| MAX16919BGEE/V+ | ||
| MAX16919BGEE/V+T | ||
