MAX14979E

量产

宽带、具有±15kV ESD保护的LVDS开关

用于LVDS信号切换的高速无源开关，支持图形切换设计并提供可靠ESD保护

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • ±15kV ESD保护，MIL-STD-883标准，方法3015
  • +3.0V至+3.6V单电源供电
  • 低导通电阻(RON)：4Ω (典型值)、6.5Ω (最大值)
  • 低导通电容(CON)：8pF (典型值)
  • -23dB回波损耗(100MHz)
  • -3dB带宽：650MHz
  • 用于开关指示的内置AUX开关
  • 450µA (最大值)低静态电流
  • 双向8至16路多路复用器/解复用器
  • 节省空间的36引脚、6mm x 6mm、TQFN无铅封装

MAX14979E优化用于高速差分开关应用，可理想用于低压差分信号(LVDS)和低压、正发射极耦合逻辑(LVPECL)开关应用。MAX14979E具有高达±15kV的增强型静电放电(ESD)保护和优异的高频响应特性，从而使该器件非常适合用于必须连接外部连接器的接口。

MAX14979E具有超低电容(CON)和电阻(RON)，从而获得极低的插入损耗和高达650MHz的带宽(1.3Gbps)。除了四对双刀双掷(DPDT)开关外，MAX14979E还提供用于LED照明或其它应用的低频(最高50MHz)开关和AUX开关。

MAX14979E采用节省空间的36引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

  • LVDS和LVPECL开关
  • 笔记本电脑
  • LVDS至图形板切换
MAX14979E
宽带、具有±15kV ESD保护的LVDS开关

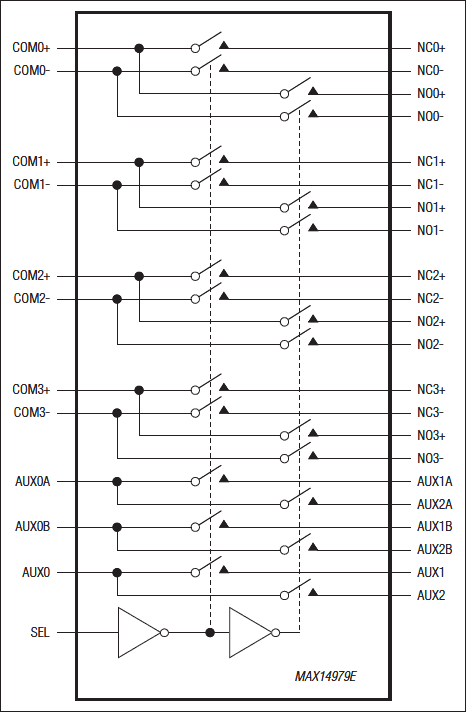

MAX14979E：功能框图
