MAX14978: 超高速USB无源开关(低速/全速/高速/超高速) Data Sheet (Rev. 0)2/15/2011PDF1M
概览
优势和特点
- 设计用于超高速USB应用：
- 支持低速/全速/高速(1.5/12/480Mbps)工作
- 支持超高速(5.0Gbps)工作
- 优异的回波损耗和插入损耗特性，支持超高速模拟开关工作
- 低静态电流：36µA (典型值)
- 保留所有链路训练(超高速)
- LVCMOS控制(1.4V ≤ VIH ≤ 3.6V)
- 采用+3.3V单电源供电
- 小尺寸、3.5mm × 9.0mm、42引脚TQFN封装
产品详情

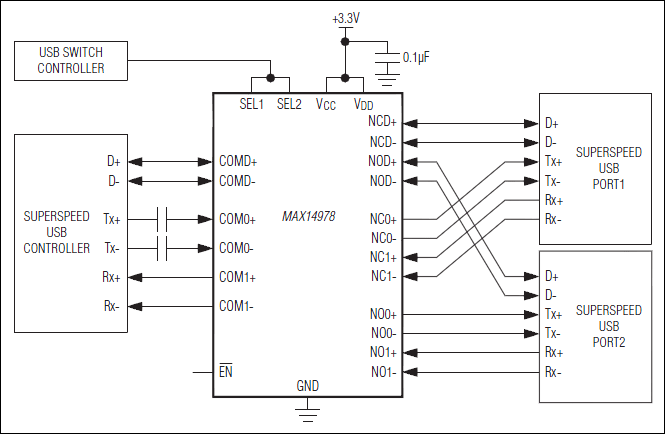

MAX14978高性能无源模拟开关可理想用于在一个源端和两个负载端之间(反之亦然)切换高速USB和超高速USB数据。器件可用于超高速USB端口有限的台式计算机和笔记本电脑应用。器件包括两组模拟开关，一组用于USB低速、全速和高速信号，第二组用于USB超高速信号。器件采用+3.3V单电源供电。
器件在所有速率下都具有极低的插入损耗，所有I/O引脚均具有±6kV人体模式(HBM) ESD保护。此外，低速/全速/高速COM_端口还具有±15kV HBM和±8kV IEC 61000-4-2接触放电ESD保护。
器件采用小尺寸、3.5mm × 9.0mm、42引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 台式PC
- 工业USB开关
- 笔记本PC
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
