MAX1495

过期

3位半和4位半、单片ADC，带有LCD驱动器

3.5位和4.5位ADC，带有LED显示驱动器，可大大缩短开发周期，节省电路板尺寸

Viewing:

概述

高分辨率
- MAX1495：4.5位(±19,999计数)
- MAX1493：4.5位(±19,999计数)
- MAX1491：3.5位(±1999计数)
Σ-Δ ADC结构
- 无需积分电容
- 无需自稳零电容
- >100dB的50Hz和60Hz抑制
工作在2.7V至5.25V的单电源下
±200mV或±2V的可选输入范围
可选电压基准：内部2.048V或外接
内部高精度振荡器无需外部元件
自动偏移校准
低功耗：最大工作电流980µA
小巧的32引脚7mm x 7mm TQFP封装(4.5位)，28引脚SSOP封装(3.5位)，以及28引脚DIP封装(3.5位)
动态LCD驱动器
可提供评估板(请定购MAX1494EVKIT)

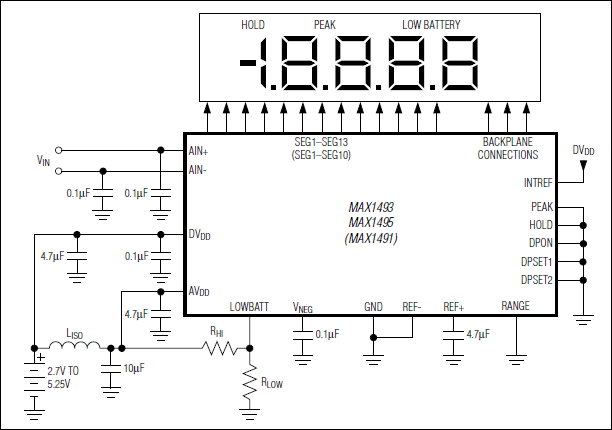

MAX1491/MAX1493/MAX1495低功耗、3.5位和4.5位、模拟-数字转换器(ADC)和液晶显示驱动器(LCD)工作于2.7V至5.25V单电源。它们含有内部基准、高精度片上振荡器和一个动态LCD驱动器。为了在单电源下工作，内部电荷泵产生驱动集成输入缓冲器所需的负电源。ADC可被配置为±2V或±200mV的输入范围，并将转换结果输出到LCD上。MAX1491是3.5位(±1,999计数)器件，MAX1493/MAX1495是4.5位(±19,999计数)器件。

MAX1491/MAX1493/MAX1495不需要外部精密积分或自稳零电容、晶体振荡器、电荷泵或其他双斜率ADC (通用于面板表电路中)所要求的电路。这些器件还具有用于差分信号和基准输入的片上缓冲器，允许与高阻抗信号源直接接口。此外，MAX1491/MAX1493/MAX1495采用连续的内部偏移纠正，并对50Hz和60Hz工频干扰提供>100dB的抑制能力。MAX1493/MAX1495在上电时具有增强的偏移纠正。MAX1495还可在指令控制下执行增强型校准。其它功能还包括数据保持和峰值保持，以及用户可编程的低电池监视器。

MAX1493/MAX1495采用32引脚7mm x 7mm TQFP封装，MAX1491采用28引脚SSOP和28引脚DIP封装。该系列中的所有器件都工作于0°C至+70°C商业级温度范围。

应用

数字万用表
数字面板表
数字电压表
手持式仪表

参考资料

数据手册 2

MAX1491-MAX1495: 3.5- and 4.5-Digit, Single-Chip ADCs with LCD Drivers Data Sheet (Rev.2) 06/01/2004

4106: 3位半和4位半、单片ADC，带有LCD驱动器 Data Sheet 01/01/1900

设计笔记 2

通过外部基准调节MAX149x系列Σ-Δ面板表ADC的增益 02/17/2006

理解高性能Σ-Δ ADC中时钟公差对50Hz/60Hz噪声抑制的影响 10/02/2008

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
模数转换器(ADC) 7
MAX1499	量产	3位半和4位半、单片ADC，带有LED驱动器和µC接口
MAX1447	过期	3位半和4位半、单片ADC，带有LED驱动器
MAX1492	过期	3位半和4位半、单片ADC，带有LCD驱动器
MAX1494	量产	3位半和4位半、单片ADC，带有LCD驱动器

MAX1496	量产	3位半和4位半、单片ADC，带有LED驱动器
MAX1497	过期	3位半和4位半、单片ADC，带有LED驱动器和µC接口
MAX1498	量产	3位半和4位半、单片ADC，带有LED驱动器

评估套件

MAX1493和MAX1495评估板

立即购买更多内容

特性和优点

参考设计
经过验证的PCB布局
完整的评估系统
方便的板上测试点
经过完全安装和测试

产品详情

MAX1493是一款低功耗、4位半模拟至数字转换器(ADC)，内置液晶显示器(LCD)驱动器。

MAX1493评估板(EV kit)提供经过验证的印刷电路板(PCB)布局，方便了MAX1493 IC的评估。评估板通过TB1接头，连接至4V至28V直流电源和地回路(参考完整的数据资料中的图1)。

评估板不是一个完整的数字伏特表(DVM)，可能需要额外的输入比例电路和保护电路。

该评估板还可以评估MAX1495CCJ+。索取免费样品请与厂商联系。更多信息请参考完整数据资料中的Evaluating the MAX1495部分。

应用

数字万用表
数字面板表
数字电压表
手持式仪表
