概览
优势和特点
- 高分辨率
- MAX1494:4位半(±19,999各计数)
- MAX1492:3位半(±1999各计数)
- Σ-Δ ADC结构
- 无需积分电容
- 无需自校零电容
- 同时提供大于100dB的50Hz与60Hz噪声抑制
- 工作于2.7V至5.25V单电源
- 可选择±200mV或±2V输入范围
- 可选择电压基准:内部2.048V或外部基准
- 内置高精度振荡器,无需外部元件
- 自动失调校准
- 低功耗
- 工作电流最大960µA
- 关断电流最大400µA
- 小型32引脚7mm x 7mm LQFP封装(4位半)、28引脚SSOP封装(3位半)
- 三重LCD驱动器
- 兼容于SPI/QSPI/MICROWIRE的串行接口
- 可提供评估板(请定购MAX1494EVKIT)

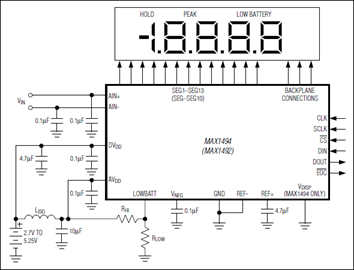

产品详情
MAX1492/MAX1494低功耗、3位半或4位半模数转换器(ADC)集成了液晶显示器(LCD)驱动器,工作于2.7V至5.25V。它们包括内部基准、高精度片上振荡器和三重LCD驱动器。内置电荷泵可产生负电源,单电源供电情况下为集成输入缓冲器提供电源。这些ADC的输入范围可配置为±2V或±200mV,为LCD和/或微控制器(µC)提供其转换结果。µC通过与SPI™/QSPI™/MICROWIRE™兼容的串行接口进行通信。MAX1492是一款3位半(±1999个计数)器件,MAX1494是一款4位半(±19,999个计数)器件。
MAX1492/MAX1494不需要外部精密积分电容、自校零电容、晶振、电荷泵或其他用于传统双积分ADC的电路(常用于面板表电路)。
这些器件还提供内部缓冲器,用于差分信号和基准输入,允许直接与高阻信号源连接。此外,它们采用连续的内部失调校准,可同时提供大于100dB的50Hz与60Hz噪声抑制。其它特性包括:数据保持与峰值保持、超量程/欠量程检测、低电池电压监视等。
MAX1494采用32引脚、7mm x 7mm LQFP封装;MAX1492采用28引脚SSOP或28引脚PDIP封装。所有器件工作在0°C至+70°C商用级温度范围。
应用
- 数字万用表
- 数字面板表
- 数字电压表
- 手持式仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
