MAX1492

3位半和4位半、单片ADC,带有LCD驱动器

更多 showmore-icon

产品详情
特性
  • 高分辨率
    • MAX1494:4位半(±19,999各计数)
    • MAX1492:3位半(±1999各计数)
  • Σ-Δ ADC结构
    • 无需积分电容
    • 无需自校零电容
    • 同时提供大于100dB的50Hz与60Hz噪声抑制
  • 工作于2.7V至5.25V单电源
  • 可选择±200mV或±2V输入范围
  • 可选择电压基准:内部2.048V或外部基准
  • 内置高精度振荡器,无需外部元件
  • 自动失调校准
  • 低功耗
    • 工作电流最大960µA
    • 关断电流最大400µA
  • 小型32引脚7mm x 7mm LQFP封装(4位半)、28引脚SSOP封装(3位半)
  • 三重LCD驱动器
  • 兼容于SPI/QSPI/MICROWIRE的串行接口
  • 可提供评估板(请定购MAX1494EVKIT)
更多细节
show more Icon

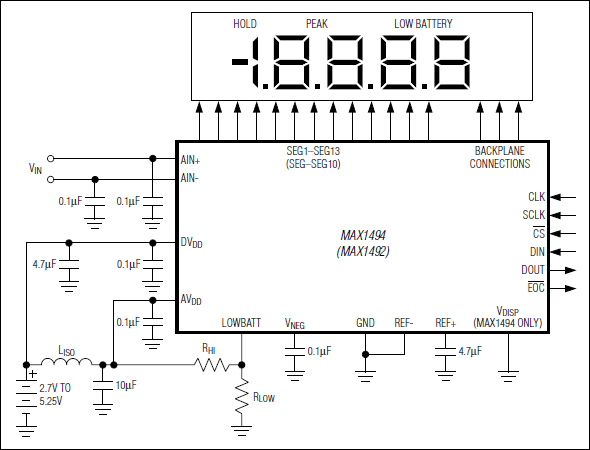

MAX1492/MAX1494低功耗、3位半或4位半模数转换器(ADC)集成了液晶显示器(LCD)驱动器,工作于2.7V至5.25V。它们包括内部基准、高精度片上振荡器和三重LCD驱动器。内置电荷泵可产生负电源,单电源供电情况下为集成输入缓冲器提供电源。这些ADC的输入范围可配置为±2V或±200mV,为LCD和/或微控制器(µC)提供其转换结果。µC通过与SPI™/QSPI™/MICROWIRE™兼容的串行接口进行通信。MAX1492是一款3位半(±1999个计数)器件,MAX1494是一款4位半(±19,999个计数)器件。

MAX1492/MAX1494不需要外部精密积分电容、自校零电容、晶振、电荷泵或其他用于传统双积分ADC的电路(常用于面板表电路)。

这些器件还提供内部缓冲器,用于差分信号和基准输入,允许直接与高阻信号源连接。此外,它们采用连续的内部失调校准,可同时提供大于100dB的50Hz与60Hz噪声抑制。其它特性包括:数据保持与峰值保持、超量程/欠量程检测、低电池电压监视等。

MAX1494采用32引脚、7mm x 7mm LQFP封装;MAX1492采用28引脚SSOP或28引脚PDIP封装。所有器件工作在0°C至+70°C商用级温度范围。

应用

  • 数字万用表
  • 数字面板表
  • 数字电压表
  • 手持式仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX1494EVKIT

MAX1493、MAX1494和MAX1495评估板/评估系统

zoom

MAX1494EVKIT

MAX1493、MAX1494和MAX1495评估板/评估系统

MAX1493、MAX1494和MAX1495评估板/评估系统

特性和优点

  • 经过验证的PCB布局
  • 完整的评估系统
  • 方便的板上测试点
  • 数据记录软件
  • 经过完全组装和测试

产品详情

MAX1494评估系统(EV system)由MAX1494评估板(EV kit)和Maxim 68HC16MODULE-DIP微控制器(µC)模块组成。MAX1494是低功耗、4.5位、模数转换器(ADC),集成有液晶显示(LCD)驱动器。评估软件运行在Windows® 95/98/2000/XP下, 为评估MAX1494的功能提供用户接口。

在个人计算机上对MAX1494进行全面评估,请订购完整的EV系统(MAX1494EVC16)。如果在以前Maxim评估系统中已经购买了68HC16MODULE-DIP模块,或采用其它基于µC系统,请单独订购评估板(MAX1494EVKIT)。

该系统还可以评估MAX1493CCJ和MAX1495CCJ。请联系工厂,获取这些产品的免费样片。请参考完整数据资料中的硬件详细说明部分。

应用

  • 数字万用表
  • 数字面板表
  • 数字电压表
  • 手持式仪表
