MAX14885E

低电容VGA 2:2双通道图形交叉点开关

更多 showmore-icon

业内首款完全集成的VGA交叉点复用器,带有增强型ESD保护,理想用于图形切换

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 低静态电流≤ 5µA (最大值)
  • 5Ω (典型值)低导通电阻(RGB信号)
  • 宽带700MHz (典型值)模拟开关,用于RGB信号
  • DDC电平转换,与内部上拉端接电阻和保护电路隔离
  • 行同步和场同步电平转换和缓冲
  • 输入兼容于VL,输出兼容于TTL电平
  • 每路SH_、SV_输出可源出/吸入±10mA电流
  • 用于开关控制的独立、可选的逻辑输入
  • 输出端具有高压ESD保护
    • ±15kV人体模式(HBM) ESD保护
    • ±6kV IEC 61000-4-2接触放电ESD保护
  • 小尺寸40引脚TQFN (5mm x 5mm)封装
更多细节
show more Icon

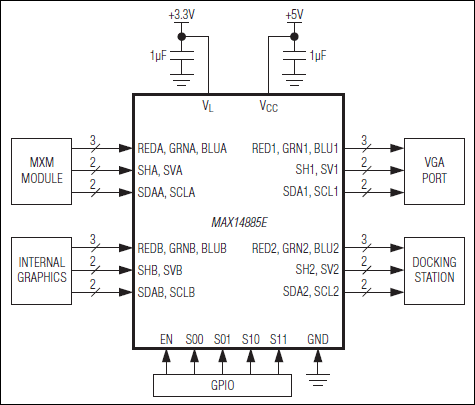

MAX14885E集成宽带模拟开关、电平转换缓冲器和电平转换FET开关,可实现完整的VGA信号2:2双通道图形交叉点切换。MAX14885E提供12路700MHz (典型值)超高频SPST开关,用于切换RGB信号;4路低频钳位开关,用于显示数据通道(DDC)信号;2对电平转换缓冲器,用于HSYNC和VSYNC信号;此外还集成扩展的ESD保护功能。MAX14885E在笔记本电脑应用中可以用于将两路信号源中的一路切换至任意一个目标输出端(请参见完整数据资料中的典型工作电路)。

行同步和场同步(SH_/SV_)输入具有电平转换缓冲器,支持低压控制器和标准5V TTL电平的监测器。显示数据通道(DDC)包含SDA_和SCL_,采用FET开关,可在降低容性负载的同时保护低压VGA源不被监测器出现的高压而损坏。

MAX14885E的全部14个输出端均具有±15kV人体模式(HBM)和±6kV IEC 61000-4-2接触放电的高压ESD保护功能(参见完整数据资料中的引脚说明部分)。所有其它引脚具有高达±2kV的人体模式(HBM) ESD保护能力。

MAX14885E工作在-40°C至+85°C扩展级温度范围,采用40引脚、TQFN (5mm x 5mm)封装。

应用

  • 笔记本电脑—可切换图形卡

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14885EETL+
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

MAX14885EEVKIT

MAX14885E评估板

zoom

MAX14885EEVKIT

MAX14885E评估板

MAX14885E评估板

特性和优点

  • 完备的VGA 2:2交叉开关
  • 自供电或5V单电源供电
  • VGA输入和输出
  • 无跳线设计
  • 可安装到现有设计内
  • 表贴结构
  • 完全安装并经过测试

产品详情

MAX14885E评估板(EV kit)是完全安装并经过测试的表面贴装PCB,利用MAX14885E器件构建完整的视频图形阵列(VGA) 2:2交叉开关,专用于笔记本电脑的图形切换。

VGA输入/输出连接器方便了评估板与VGA兼容设备的连接。评估板安装的按键能够控制器件的所有功能。该评估板可采用VGA源供电,也可以选择5V电源供电。

应用

  • 笔记本电脑—可切换图形卡
