MAX14851

六通道数字隔离器

更多 showmore-icon

业界首款单芯片600VRMS数字隔离器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 完备的数字隔离方案
    • 600VRMS隔离,可持续长达60s
    • 单向输出具有短路保护
    • 200VRMS工作隔离电压
    • 四路单向信号通路:2入/2出
    • 两路双向漏极开路信号通路
    • 50Mbps(最大值)单向速率
    • 2Mbps(最大值)双向速率
  • 兼容众多接口标准
    • I2C
    • SPI
    • RS-232、RS-485/RS-422
    • SMBus、PMBus接口
更多细节
show more Icon

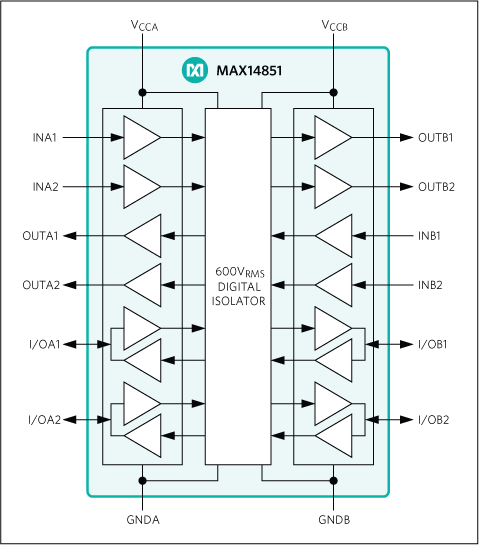

MAX14851为六通道数字隔离器,采用Maxim拥有专利的工艺技术,其单芯片设计为不同电源域之间的数字信号传输提供了紧凑、低成本方案。该项技术支持低功耗和高通道密度。

四路单向通道全部支持直流至50Mbps数据率,其中两路通道在每个方向通过隔离阻障传输数据;两路双向通道为漏极开路,均支持直流至2Mbps数据率。

隔离器每侧采用3.0V至5.5V独立供电,可用作电平转换器。MAX14851可用于隔离SPI总线、I2C总线、RS-232、RS-485/RS-422总线,以及通用隔离。用作总线隔离器时,额外通道可用于电源监测和复位信号。

MAX14851采用16引脚QSOP (3.9mm x 4.94mm)封装。器件工作在-40°C至+125°C温度范围。

应用

  • 电池管理
  • 工业控制系统
  • I2C, SPI, RS-232/422/485隔离接口
  • 医疗系统
  • 电信系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14851AEE+
  • HTML
  • HTML
MAX14851AEE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14851EVKIT

MAX14851 评估板

zoom

MAX14851EVKIT

MAX14851 评估板

MAX14851 评估板

特性和优点

  • 采用单电源供电
  • 600VRMS隔离电压,可持续60s
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX14851评估板(EV kit)为完全装配并经过测试的电路板,演示MAX14851六通道数字隔离器,器件采用16引脚QSOP封装。评估板具有板载隔离电源,由单电源供电。

应用

  • 电池管理
  • 工业控制系统
  • I2C, SPI, RS-232/422/485隔离接口
  • 医疗系统
  • 电信系统
