MAX14778

双通道、±25V超摆幅4:1模拟复用器

更多 showmore-icon

业内首款±25V超摆幅复用器,有效简化设计

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • ±25V信号范围
  • 3.0V至5.5V单电源供电
  • 两路独立的多路复用器
  • 1.5Ω RON (最大值)
  • 3mΩ RON平坦度(典型值)
  • 复用器可承载最大300mA的电流
  • 78pF输入电容
  • 75MHz大信号带宽
  • 先开后合
  • A_和B_引脚具有增强型ESD保护
    • ±6kV人体模式(HBM)
更多细节
show more Icon

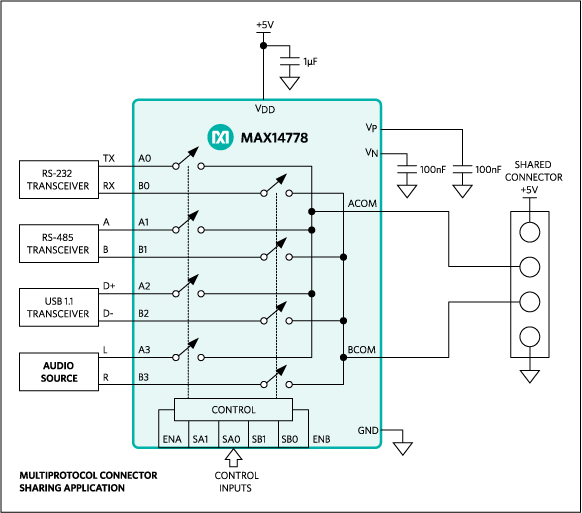

MAX14778为双通道4:1模拟多路复用器,采用3.0V至5.5V单电源供电时,可承受高达±25V的模拟信号。每个多路复用器具有独立的控制输入,可单独切换,理想用于使用相同连接器引脚复用不同通信信号的应用。±6kV增强型ESD保护(人体模式)使得器件能够直接连接电缆和连接器。

MAX14778具有1.5Ω (最大值)低导通电阻和3mΩ (典型值)平坦度,在整个共模电压范围内最大程度地保证信号完整性。每个多路复用器可在双方向承载高达300mA的连续电流。

MAX14778支持全速USB 1.1信号(12Mbps)以及数据速率高达20Mbps的RS-485信号切换。

MAX14778采用20引脚(5mm x 5mm) TQFN封装,工作在-40°C至+85°C扩展级温度范围。

应用

  • 音频/数据复用器
  • 通信系统
  • 连接器
  • 游戏机
  • 手持工业设备
  • POS外设
  • RS-485/RS-232/USB 1.1复用器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14778ATP+
  • HTML
  • HTML
MAX14778ATP+T
  • HTML
  • HTML
MAX14778ETP+
  • HTML
  • HTML
MAX14778ETP+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

MAX14778EVKIT

MAX14778评估板

zoom

MAX14778EVKIT

MAX14778评估板

MAX14778评估板

特性和优点

  • +3V至+5.5V供电范围
  • 双通道4:1复用器
  • 独立的多路复用器控制
  • ±25V信号范围
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX14778评估板(EV kit)提供经过验证的设计,用于评估MAX14778双通道±25V超摆幅4:1模拟复用器。评估板采用+3V至+5.5V单电源供电,可处理-25V至+25V之间的模拟信号。

评估板安装了MAX14778ETP+,可联系厂商获取免费样品。

应用

  • 音频/数据复用器
  • 通信系统
  • 连接器
  • 游戏机
  • 手持工业设备
  • POS外设
  • RS-485/RS-232/USB 1.1复用器
