概览
优势和特点
- 采用+10V至+70V单电源供电
- 工作在高达±35V的双电源电压
- 10Ω (最大)导通电阻
- 0.004Ω (典型值) RON平坦度
- +85°C时,具有2.5nA (最大)关断漏电流
- 过压/欠压箝位直通保护二极管
- 500µA (典型值)电源电流
- TSSOP 16引脚封装
- -40°C至+85°C环境温度范围
- 功能兼容于DG411、DG412和DG413
- 高达+125°C时,确保功能正常
产品详情
MAX14756/MAX14757/MAX14758为具有10Ω (最大)低导通电阻的模拟开关,适合于双向传输。所有器件均具有满摆幅模拟信号范围。单极性应用中,采用+10V至+70V单电源供电;双极性应用中,采用±35V双电源供电。双极性电源可以有偏差,不一定对称。

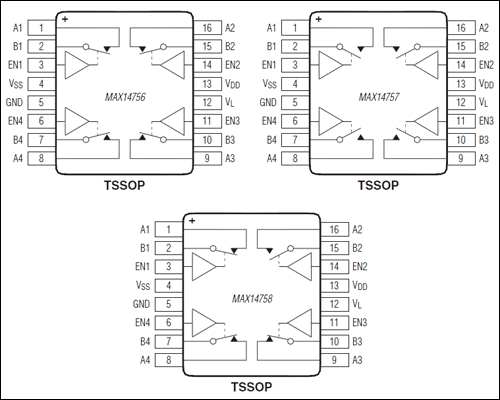

MAX14756为四通道常闭(NC)单刀/单掷(SPST)开关;MAX14757为四通道常开(NO) SPST开关;MAX14758为两路NO、两路NC SPST开关。这些开关具有5Ω (典型值)导通电阻和0.01nA (典型值)导通漏电流,导通电阻平坦度为0.004Ω (典型值)。
器件适用于绝大多数模拟信号的路由和切换,确保工作在-40°C至+85°C扩展级温度范围。但在允许增大漏电流的前提下,也可以工作在+125°C。
应用
- ATE系统
- 音频信号路由/切换
- 电池管理
- 环境控制系统
- 工业控制系统
- 仪表
- 医疗系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
