MAX14724

串行控制的8:4矩阵开关多路复用器

更多 showmore-icon

以微小封装多路复用±2.5V共模信号

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 灵活的结构易于设计和控制

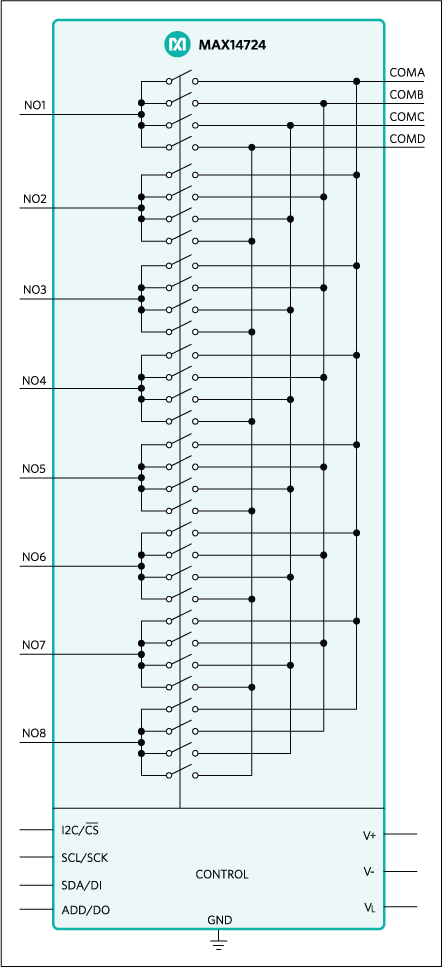

    • 8:4矩阵开关多路复用器
    • 完全可编程,同时更新
    • 独立控制每个开关
    • 串行控制
      • I2C带地址选择引脚
      • SPI带有用于菊链连接的DO引脚
      • 兼容1.6V逻辑电平
  • 低失真开关提高系统性能
    • 1Ω RON (典型值),使用+5V或±2.5V电源
    • 通道之间0.5Ω RON匹配电阻(典型值)
    • 整个信号范围内的平坦度为0.2Ω RON (典型值)
    • 低漏流:5nA @ +25°C (典型值)
  • 集成保护提高系统可靠性
    • NO_和COM_上具有±30kV HBM保护
    • NO_和COM_上具有±15kV IEC 61000-4-2气隙放电保护
    • NO_和COM_上具有±10kV IEC 61000-4-2接触放电保护
  • 高度集成多路复用降低外形尺寸和系统复杂度
    • 20 WLP (2mm × 1.7mm)
    • 20 TQFN (4mm × 4mm)
更多细节
show more Icon

MAX14724为串行控制、8:4全矩阵模拟多路复用器。器件采用宽范围单电源或±2.5V双电源工作。较宽的工作范围使器件可理想用于电池供电的便携式仪器。全部通道可保证先开后合切换。

串行控制可选择I2C和SPI。两种模式均可独立控制每个开关,所以可应用开关的任何组合。I2C模式提供一个地址可选的引脚,允许在同一条总线上寻址多达两片器件;SPI模拟包括DO引脚,可用于将多片器件以菊链形式连接在一起,使用一个选择信号。

MAX14724具有双向操作,支持满摆幅模拟信号。所有控制输入均为1.6V逻辑电平兼容信号。器件采用小尺寸、20引脚、4mm × 4mm、TQFN封装和20焊球、2mm × 1.7mm、晶圆级封装(WLP)。

应用

  • 电池供电设备
  • 数据采集
  • 医疗装置
  • 信号切换

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14724ETP+
  • HTML
  • HTML
MAX14724ETP+T
  • HTML
  • HTML
MAX14724EWP+
  • HTML
  • HTML
MAX14724EWP+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14724PMB1

MAX14724评估板

zoom

MAX14724PMB1

MAX14724评估板

MAX14724评估板

特性和优点

  • 8:4矩阵开关多路复用器
  • 50Ω阻抗受控信号走线
  • 12引脚Pmod兼容连接器(GPIO)
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX14724PMB1外设模块提供了必要的硬件电路,使得MAX14724 8:4矩阵开关复用器可连接至任何使用Pmod兼容扩展端口配置I2C或SPI通信的系统。IC可由1.6V至5.5V单电源或±2.5V双电源供电。器件具有8:4多路复用器,可使用I2C或SPI选择每种开关组合。关于IC工作的详细信息,请参阅MAX14724 IC的数据资料。

应用

  • 电池供电设备
  • 数据采集
  • 医疗装置
  • 信号切换
