MAX14662

Beyond-the-Rails(供电轨以上)8 通道SPST开关

更多 showmore-icon

从低至1.6V的单供电轨切换±5.5V共模信号

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 8个SPST开关
  • 串行控制
    • I2C,具有两个地址选择引脚
    • SPI,具有用于菊花链的DOUT
    • 每个开关独立控制
  • 供电轨以上
    • ±5.5V信号范围,与电源电压无关
  • 低失真切换
    • 总谐波失真+噪声:0.001%(典型值)
    • 在整个信号范围内RON平坦度为0.5mΩ(典型值)
  • 宽电源电压范围
    • +1.6V至+5.5V单电源
  • 0.425Ω RON(典型值)
  • 紧凑型封装
    • 4mm x 4mm,28引脚TQFN
  • 所有A_和B_引脚均具有±15kV HBM ESD保护
更多细节
show more Icon

MAX14662是一款串行控制的8通道SPST开关,适用于通用信号开关应用。该器件的开关数量适用于各种应用,而串行控制则以很少的引脚实现了充分的灵活性。该器件具有Beyond-the-Rails功能,因此±5.5V信号可以通过+1.6V至+5.5V之间的任何单电源传递。

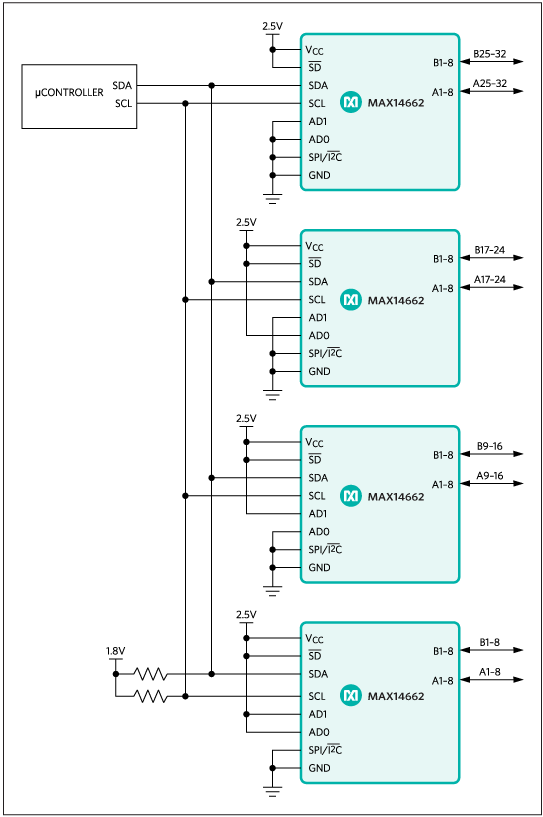

串行控制可在I2C和SPI之间选择。两种模式都提供对每个独立开关的单独控制,以便可以应用开关的任意组合。I2C模式提供两个地址选择引脚,支持在单个总线上寻址最多四个器件。SPI模式包括一个DOUT引脚,可用于通过单个选择信号将多个器件链接在一起。

MAX14662采用28引脚(4mm x 4mm) TQFN封装,额定温度范围扩展为-40°C至+85°C。A_和B_引脚提供±15kV人体模型(HBM) ESD保护。



应用

  • 音频切换/多路复用
  • 端口保护
  • 电源管理

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14662ETI+
  • HTML
  • HTML
MAX14662ETI+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX14662EVKIT

MAX14662评估套件

zoom

MAX14662EVKIT

MAX14662评估套件

MAX14662评估套件

特性和优点

  • 50Ω受控阻抗信号走线
  • PMOD连接器可实现轻松接口
  • 符合RoHS标准
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX14662评估套件(EV套件)为评估MAX14662 Beyond-the-Rails 8通道单刀单掷(SPST)开关提供了便捷的方式。所有PCB信号走线均为50Ω受控阻抗,以便轻松进行阻抗匹配。MAX14662支持通过SPI/(反有效I2C)引脚设置的I2C和SPI编程模式。

有关该IC工作的详细信息,请参考MAX14662 IC数据手册。



应用

  • 音频切换/多路复用
  • 端口保护
  • 电源管理
